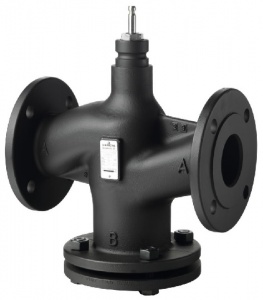

VVF53, VXF53 Siemens Zawory regulacyjne o wysokich parametrach z żeliwa sferoidalnego, przyłącze kołnierzowe, DN15-DN150, PN25, -20…220 °C
Karta PDF Wyślij zapytanie
Zawory o wysokich parametrach VVF53, VXF53 Siemens oferowane są w konfiguracji przelotowej i trójdrogowej z przeznaczeniem do czynników o temperaturze -20…220°C. Przystosowane są do montażu w instalacjach kotłowych, chłodniczych, grupach grzewczych oraz w zespołach wentylacji i uzdatniania powietrza jako zawory sterujące lub odcinające. Zaprojektowane są do montażu w otwartych oraz zamkniętych obiegach hydraulicznych.
Cechy
- Konfiguracja:
- VVF53 - przelotowa

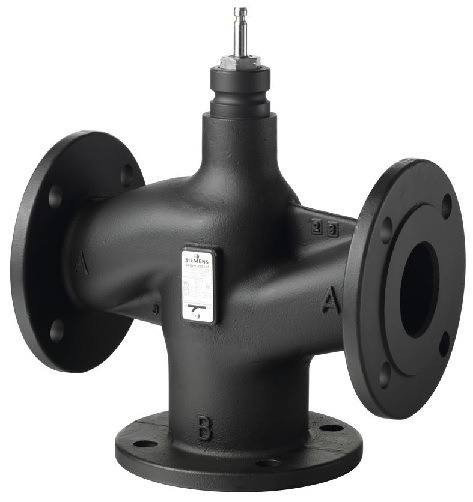

- VXF53 - trójdrogowa
- PN25
- Przystosowane do pracy na wysokich parametrach
- Temperatura czynnika -20…220 °C
- Korpus wykonany z żeliwa sferoidalnego EN-GJS-400-18-LT
- Średnice nominalne DN15…DN150
- Zakres współczynnika kvs 0,16…400 m3/h
- Kołnierz typu 21, projektu B
- Skok nominalny: DN15...DN80 - 20 mm, DN65...DN150 - 40 mm
- Przystosowane do współpracy z siłownikami serii:
- SAX.. - elektryczne
- SKD.. - elektrohydrauliczne
- SKB.. - elektrohydrauliczne
- SKC.. - elektrohydrauliczne
Konfiguracja przelotowa
|
Kod modelu |
Konfiguracja |
DN |
Kvs |
Skok nominalny (mm) |
Ciśnienie rozwierające Δps [kPa] |
|||
|
SAX.. |
SKD.. |
SKB.. |
SKC.. |
|||||
|
VVF53.15-0.16 |
Przelotowa |
15 |
0,16 |
20 |
2500 |
2500 |
2500 |
- |
|
VVF53.15-0.2 |
15 |
0,2 |
20 |
2500 |
2500 |
2500 |
- |
|
|
VVF53.15-0.25 |
15 |
0,25 |
20 |
2500 |
2500 |
2500 |
- |
|
|
VVF53.15-0.32 |
15 |
0,32 |
20 |
2500 |
2500 |
2500 |
- |
|
|
VVF53.15-0.4 |
15 |
0,4 |
20 |
2500 |
2500 |
2500 |
- |
|
|
VVF53.15-0.5 |
15 |
0,5 |
20 |
2500 |
2500 |
2500 |
- |
|
|
VVF53.15-0.63 |
15 |
0,63 |
20 |
2500 |
2500 |
2500 |
- |
|
|
VVF53.15-0.8 |
15 |
0,8 |
20 |
2500 |
2500 |
2500 |
- |
|
|
VVF53.15-1 |
15 |
1 |
20 |
2500 |
2500 |
2500 |
- |
|
|
VVF53.15-1.25 |
15 |
1,25 |
20 |
2500 |
2500 |
2500 |
- |
|
|
VVF53.15-1.6 |
15 |
1,6 |
20 |
2500 |
2500 |
2500 |
- |
|
|
VVF53.15-2 |
15 |
2 |
20 |
2500 |
2500 |
2500 |
- |
|
|
VVF53.15-2.5 |
15 |
2,5 |
20 |
2500 |
2500 |
2500 |
- |
|
|
VVF53.15-3.2 |
15 |
3,2 |
20 |
2500 |
2500 |
2500 |
- |
|
|
VVF53.15-4 |
15 |
4 |
20 |
2500 |
2500 |
2500 |
- |
|
|
VVF53.20-6.3 |
20 |
6,3 |
20 |
2500 |
2500 |
2500 |
- |
|
|
VVF53.25-5 |
25 |
5 |
20 |
1600 |
2100 |
2500 |
- |
|
|
VVF53.25-6.3 |
25 |
6,3 |
20 |
1600 |
2100 |
2500 |
- |
|
|
VVF53.25-8 |
25 |
8 |
20 |
1600 |
2100 |
2500 |
- |
|
|
VVF53.25-10 |
25 |
10 |
20 |
1600 |
2100 |
2500 |
- |
|
|
VVF53.32-16 |
32 |
16 |
20 |
900 |
1200 |
2500 |
- |
|
|
VVF53.40-12.5 |
40 |
12,5 |
20 |
550 |
750 |
2000 |
- |
|
|
VVF53.40-16 |
40 |
16 |
20 |
550 |
750 |
2000 |
- |
|
|
VVF53.40-20 |
40 |
20 |
20 |
550 |
750 |
2000 |
- |
|
|
VVF53.40-25 |
40 |
25 |
20 |
550 |
750 |
2000 |
- |
|
|
VVF53.50-31.5 |
50 |
31,5 |
20 |
350 |
450 |
2000 |
- |
|
|
VVF53.50-40 |
50 |
40 |
20 |
350 |
450 |
2000 |
- |
|
|
VVF53.65-63 |
65 |
63 |
40 |
- |
- |
- |
700 |
|
|
VVF53.80-100 |
80 |
100 |
40 |
- |
- |
- |
450 |
|
|
VVF53.100-160 |
100 |
160 |
40 |
- |
- |
- |
300 |
|
|
VVF53.125-250 |
125 |
250 |
40 |
- |
- |
- |
175 |
|
|
VVF53.150-400 |
150 |
400 |
40 |
- |
- |
- |
125 |
|
Konfiguracja trójdrogowa
|
Kod modelu |
Konfiguracja |
DN |
Kvs |
Skok nominalny (mm) |
Ciśnienie rozwierające Δps [kPa] |
|||
|
SAX.. |
SKD.. |
SKB.. |
SKC.. |
|||||
|
VXF53.15-1.6 |
Trójdrogowa |
15 |
1,6 |
20 |
1200 |
1200 |
1200 |
- |
|
VXF53.15-2.5 |
15 |
2,5 |
20 |
1200 |
1200 |
1200 |
- |
|
|
VXF53.15-4 |
15 |
4 |
20 |
1200 |
1200 |
1200 |
- |
|
|
VXF53.20-6.3 |
20 |
6,3 |
20 |
1200 |
1200 |
1200 |
- |
|
|
VXF53.25-6.3 |
25 |
6,3 |
20 |
1200 |
1200 |
1200 |
- |
|
|
VXF53.25-10 |
25 |
10 |
20 |
1200 |
1200 |
1200 |
- |
|
|
VXF53.32-16 |
32 |
16 |
20 |
750 |
1100 |
1200 |
- |
|
|
VXF53.40-16 |
40 |
16 |
20 |
500 |
650 |
1200 |
- |
|
|
VXF53.40-25 |
40 |
25 |
20 |
500 |
650 |
1200 |
- |
|
|
VXF53.50-40 |
50 |
40 |
20 |
300 |
400 |
1150 |
- |
|
|
VXF53.65-63 3) |
65 |
63 |
40 |
- |
- |
- |
650 |
|
|
VXF53.80-100 3) |
80 |
100 |
40 |
- |
- |
- |
400 |
|
|
VXF53.100-160 3) |
100 |
160 |
40 |
- |
- |
- |
250 |
|
|
VXF53.125-250 3) |
125 |
250 |
40 |
- |
- |
- |
160 |
|
|
VXF53.150-400 |
150 |
400 |
40 |
- |
- |
- |
100 |
|
