VVF42, 42...K, VXF42 Siemens Zawory regulacyjne z żeliwa szarego, przyłącze kołnierzowe, DN15-DN150, PN16, -10…150 °C
Karta PDF Wyślij zapytanie

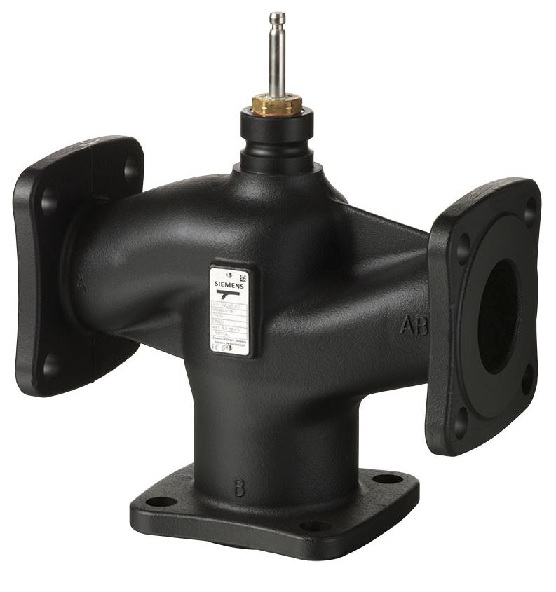

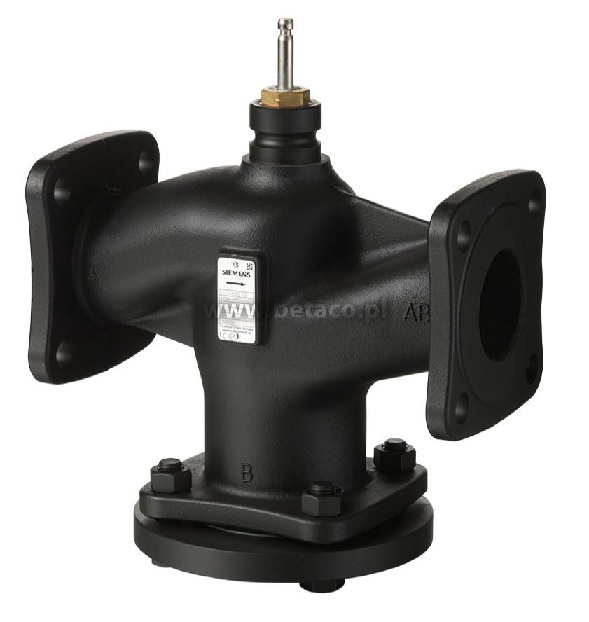

Zawory regulacyjne z przyłączem kołnierzowym VVF42, VXF42 Siemens dostępne są w konfiguracji przelotowej oraz trójdrogowej. Przystosowane są do montażu w instalacjach kotłowych, chłodniczych, grupach grzewczych oraz w zespołach wentylacji i uzdatniania powietrza jako zawory sterujące lub odcinające. Zaprojektowane są do montażu w zamkniętych obiegach hydraulicznych. Do zastosowań specjalnych dostępna jest wersja VVF42...K z kompensacją ciśnienia umożliwiającą pracę z dużymi różnicami ciśnienia.
Cechy:
- Konfiguracja:
- VVF42 - przelotowa
- VVF42...K - przelotowa z kompensacją ciśnienia
- VXF42 - trójdrogowa
- PN16
- Przystosowane do pracy na wysokich parametrach
- Temperatura czynnika -10…150 °C
- Korpus wykonany z żeliwa szarego EN-GJL-250
- Średnice nominalne DN15…DN150
- Zakres współczynnika kvs 1,6…400 m3/h
- Kołnierz typu 21, projektu B
- Skok nominalny: DN15...DN80 - 20 mm, DN100...DN150 - 40 mm
- Przystosowane do współpracy z siłownikami serii:
- SAX.. - elektryczne
- SKD.. - elektrohydrauliczne
- SKB.. - elektrohydrauliczne
- SKC.. - elektrohydrauliczne
Konfiguracja przelotowa
|
Kod modelu |
Konfiguracja |
DN |
Kvs |
Skok nominalny (mm) |
Ciśnienie rozwierające Δps |
|||
|
SAX.. |
SKD.. |
SKB.. |
SKC.. |
|||||
|
VVF42.15-1.6 |
Przelotowa |
DN15 |
1,6 |
20 |
1600 |
1600 |
1600 |
- |
|
VVF42.15-2.5 |
DN15 |
2,5 |
20 |
1600 |
1600 |
1600 |
- |
|
|
VVF42.15-4 |
DN15 |
4 |
20 |
1600 |
1600 |
1600 |
- |
|
|
VVF42.20-6.3 |
DN20 |
6,3 |
20 |
1600 |
1600 |
1600 |
- |
|
|
VVF42.25-6.3 |
DN25 |
6,3 |
20 |
1600 |
1600 |
1600 |
- |
|
|
VVF42.25-10 |
DN25 |
10 |
20 |
1600 |
1600 |
1600 |
- |
|
|
VVF42.32-16 |
DN32 |
16 |
20 |
900 |
1200 |
1600 |
- |
|
|
VVF42.40-16 |
DN40 |
16 |
20 |
550 |
750 |
1600 |
- |
|
|
VVF42.40-25 |
DN40 |
25 |
20 |
550 |
750 |
1600 |
- |
|
|
VVF42.50-31.5 |
DN50 |
31,5 |
20 |
350 |
450 |
1200 |
- |
|
|
VVF42.50-40 |
DN50 |
40 |
20 |
350 |
450 |
1200 |
- |
|
|
VVF42.65-50 |
DN65 |
50 |
20 |
200 |
250 |
700 |
- |
|
|
VVF42.65-63 |
DN65 |
63 |
20 |
200 |
250 |
700 |
- |
|
|
VVF42.80-80 |
DN80 |
80 |
20 |
125 |
175 |
450 |
- |
|
|
VVF42.80-100 |
DN80 |
100 |
20 |
125 |
175 |
450 |
- |
|
|
VVF42.100-125 |
DN100 |
125 |
40 |
- |
- |
- |
300 |
|
|
VVF42.100-160 |
DN100 |
160 |
40 |
- |
- |
- |
300 |
|
|
VVF42.125-200 |
DN125 |
200 |
40 |
- |
- |
- |
190 |
|
|
VVF42.125-250 |
DN125 |
250 |
40 |
- |
- |
- |
190 |
|
|
VVF42.150-315 |
DN150 |
315 |
40 |
- |
- |
- |
125 |
|
|
VVF42.150-400 |
DN150 |
400 |
40 |
- |
- |
- |
125 |
|
|
Wersje odciążone ciśnieniowo, temp. czynnika -5…150 °C |
||||||||
|
VVF42.50-40K |
Przelotowa |
DN50 |
40 |
20 |
1600 |
1600 |
1600 |
- |
|
VVF42.65-63K |
DN65 |
63 |
20 |
1600 |
1600 |
1600 |
- |
|
|
VVF42.80-100K |
DN80 |
100 |
20 |
1600 |
1600 |
1600 |
- |
|
|
VVF42.100-160K |
DN100 |
160 |
40 |
- |
- |
- |
1600 |
|
|
VVF42.125-250K |
DN125 |
250 |
40 |
- |
- |
- |
1600 |
|
|
VVF42.150-360K |
DN150 |
360 |
40 |
- |
- |
- |
1600 |
|
Konfiguracja trójdrogowa
|
Kod modelu |
Konfiguracja |
DN |
Kvs |
Skok nominalny (mm) |
Ciśnienie rozwierające Δps |
|||
|
SAX.. |
SKD.. |
SKB.. |
SKC.. |
|||||
|
VXF42.15-1.6 |
Trójdrogowa |
DN15 |
1,6 |
20 |
400 |
100 |
400 |
- |
|
VXF42.15-2.5 |
DN15 |
2,5 |
20 |
400 |
100 |
400 |
- |
|
|
VXF42.15-4 |
DN15 |
4 |
20 |
400 |
100 |
400 |
- |
|
|
VXF42.20-6.3 |
DN20 |
6,3 |
20 |
400 |
100 |
400 |
- |
|
|
VXF42.25-6.3 |
DN25 |
6,3 |
20 |
400 |
100 |
400 |
- |
|
|
VXF42.25-10 |
DN25 |
10 |
20 |
400 |
100 |
400 |
- |
|
|
VXF42.32-16 |
DN32 |
16 |
20 |
400 |
100 |
400 |
- |
|
|
VXF42.40-16 |
DN40 |
16 |
20 |
400 |
100 |
400 |
- |
|
|
VXF42.40-25 |
DN40 |
25 |
20 |
400 |
100 |
400 |
- |
|
|
VXF42.50-31.5 |
DN50 |
31,5 |
20 |
300 |
100 |
400 |
- |
|
|
VXF42.50-40 |
DN50 |
40 |
20 |
300 |
100 |
400 |
- |
|
|
VXF42.65-50 |
DN65 |
50 |
20 |
150 |
200 |
400 |
- |
|
|
VXF42.65-63 |
DN65 |
63 |
20 |
150 |
200 |
400 |
- |
|
|
VXF42.80-80 |
DN80 |
80 |
20 |
75 |
125 |
400 |
- |
|
|
VXF42.80-100 |
DN80 |
100 |
20 |
75 |
125 |
400 |
- |
|
|
VXF42.100-125 |
DN100 |
125 |
40 |
- |
- |
- |
250 |
|
|
VXF42.100-160 |
DN100 |
160 |
40 |
- |
- |
- |
250 |
|
|
VXF42.125-200 |
DN125 |
200 |
40 |
- |
- |
- |
160 |
|
|
VXF42.125-250 |
DN125 |
250 |
40 |
- |
- |
- |
160 |
|
|
VXF42.150-315 |
DN150 |
315 |
40 |
- |
- |
- |
100 |
|
|
VXF42.150-400 |
DN150 |
400 |
40 |
- |
- |
- |
100 |
|
