VVF22, VXF22 Siemens Zawory regulacyjne z żeliwa szarego, przyłącze kołnierzowe, DN25-DN100, PN6, -10…130 °C
Karta PDF Wyślij zapytanie
Zawory regulacyjne z przyłączem kołnierzowym VVF22, VXF22 Siemens dostępne są w konfiguracji przelotowej oraz trójdrogowej. Przystosowane są do montażu w instalacjach kotłowych, chłodniczych, grupach grzewczych oraz w zespołach wentylacji i uzdatniania powietrza jako zawory sterujące lub odcinające. Zaprojektowane są do montażu w zamkniętych obiegach hydraulicznych.
Cechy:
- Konfiguracja:

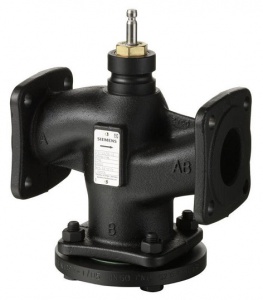

- VVF22 - przelotowa

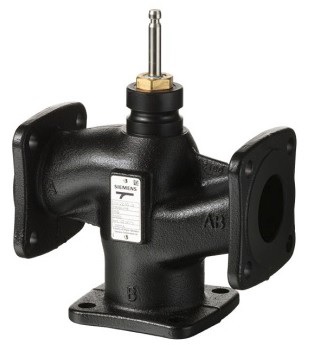

- VXF22 - trójdrogowa
- PN6
- Przystosowane do pracy na wysokich parametrach
- Temperatura czynnika -10…130 °C
- Korpus wykonany z żeliwa szarego EN-GJL-250
- Średnice nominalne DN25…DN100
- Zakres współczynnika kvs 2,5…160 m3/h
- Kołnierz typu 21, projektu B
- Skok nominalny: DN25...DN80 - 20 mm, DN100 - 40 mm
- Przystosowane do współpracy z siłownikami serii:
- SAX.. - elektryczne
- SKD.. - elektrohydrauliczne
- SKB.. - elektrohydrauliczne
- SKC.. - elektrohydrauliczne
Zawory przelotowe
|
Kod modelu |
Konfiguracja |
DN |
Kvs |
Skok |
Ciśnienie rozwierające Δps [kPa] |
|||
|
SAX.. |
SKD.. |
SKB.. |
SKC.. |
|||||
|
VVF22.25-2.5 |
Przelotowa |
DN25 |
2,5 |
20 |
600 |
600 |
600 |
- |
|
VVF22.25-4 |
DN25 |
4,0 |
20 |
600 |
600 |
600 |
- |
|
|
VVF22.25-6.3 |
DN25 |
6,3 |
20 |
600 |
600 |
600 |
- |
|
|
VVF22.25-10 |
DN25 |
10 |
20 |
600 |
600 |
600 |
- |
|
|
VVF22.40-16 |
DN40 |
16 |
20 |
550 |
600 |
600 |
- |
|
|
VVF22.40-25 |
DN40 |
25 |
20 |
550 |
600 |
600 |
- |
|
|
VVF22.50-40 |
DN50 |
40 |
20 |
350 |
450 |
600 |
- |
|
|
VVF22.65-63 |
DN65 |
63 |
20 |
200 |
250 |
600 |
- |
|
|
VVF22.80-100 |
DN80 |
100 |
20 |
125 |
175 |
450 |
- |
|
|
VVF22.100-160 |
DN100 |
160 |
40 |
- |
- |
- |
300 |
|
Zawory trójdrogowe
|
Kod modelu |
Konfiguracja |
DN |
Kvs |
Skok |
Ciśnienie rozwierające Δpmax [kPa] |
|||
|
SAX.. |
SKD.. |
SKB.. |
SKC.. |
|||||
|
VXF22.25-2.5 |
Trójdrogowa |
DN25 |
2,5 |
20 |
300 |
300 |
300 |
- |
|
VXF22.25-4 |
DN25 |
4,0 |
20 |
300 |
300 |
300 |
- |
|
|
VXF22.25-6.3 |
DN25 |
6,3 |
20 |
300 |
300 |
300 |
- |
|
|
VXF22.25-10 |
DN25 |
10 |
20 |
300 |
300 |
300 |
- |
|
|
VXF22.40-16 |
DN40 |
16 |
20 |
300 |
300 |
300 |
- |
|
|
VXF22.40-25 |
DN40 |
25 |
20 |
300 |
300 |
300 |
- |
|
|
VXF22.50-40 |
DN50 |
40 |
20 |
300 |
300 |
300 |
- |
|
|
VXF22.65-63 |
DN65 |
63 |
20 |
150 |
200 |
300 |
- |
|
|
VXF22.80-100 |
DN80 |
100 |
20 |
75 |
125 |
300 |
- |
|
|
VXF22.100-160 |
DN100 |
160 |
40 |
- |
- |
- |
250 |
|
