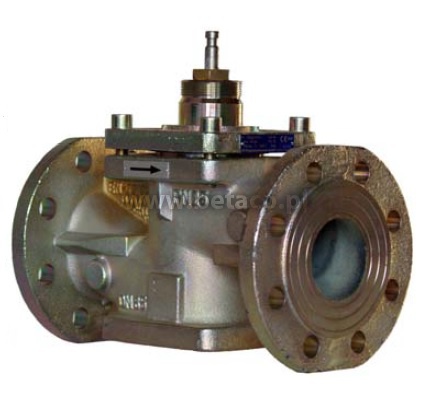

VG8300 Johnson Controls Zawory regulacyjne z żeliwa sferoidalnego, przelotowe, DN40...150, PN16 i PN25
Karta PDF Wyślij zapytanie
Zawory serii VG8300N Johnson Controls i VG8300H Johnson Controls przeznaczone są głównie do regulowania przepływu wody oraz pary w odpowiedzi na sygnał sterownika w systemach grzewczych, wentylacyjnych oraz klimatyzacyjnych.
Zawory te są oferowane w konfiguracji przelotowej (NO) i posiadają specjalnie zaprojektowany układ grzybek/gniazdo, który zapewnia wyższe ciśnienia zamykania przy zastosowaniu standardowych siłowników.
Cechy
- VG8300N - PN16
- VG8300H - PN25
- Korpus żeliwo sferoidalne
- Konfiguracja przelotowa Normalnie Otwarta (NO)
- Zakres kvs 25…350
- Medium woda, roztwory glikolu (maks. 50 %) lub para dla zastosowań HVAC
- Zakres temperatur czynnika:
- VG8300N - 2...180°C (-10°C z wkładką glicerynową)
- VG8300H - 2...200°C (-20°C z wkładką glicerynową)
- Współpraca z siłownikami
Tabela doboru typu
|
Kod modelu |
Ciśnienie dopuszczalne |
DN |
Kvs |
Typ korpusu |
Skok (mm) |
Temperatura czynnika |
|
VG83E1S1N |
PN16 |
40 |
25 |
Przelowowy Normalnie Otwarty (NO) |
13 |
2...180°C (-10°C z wkładką glicerynową) |
|
VG83E2S1N |
40 |
16 |
13 |
|||
|
VG83F1S1N |
50 |
40 |
25 |
|||
|
VG83G1S1N |
65 |
63 |
25 |
|||
|
VG83H1S1N |
80 |
100 |
25 |
|||
|
VG83J1S1N |
100 |
160 |
42 |
|||
|
VG83K1S1N |
125 |
250 |
42 |
|||
|
VG83L1S1N |
150 |
350 |
42 |
|||
|
VG83E1S1H |
PN25 |
40 |
25 |
Przelowowy Normalnie Otwarty (NO) |
13 |
2...200°C (-20°C z wkładką glicerynową) |
|
VG83F1S1H |
50 |
40 |
25 |
|||
|
VG83G1S1H |
65 |
63 |
25 |
|||
|
VG83H1S1H |
80 |
100 |
25 |
|||
|
VG83J1S1H |
100 |
160 |
42 |
|||
|
VG83K1S1H |
125 |
250 |
42 |
|||
|
VG83L1S1H |
150 |
350 |
42 |
