Zawory VG6000 Johnson Controls Zawory regulacyjne DN 15...25, PN16, temp. czynnika 2...110°C
Karta PDF Wyślij zapytanie

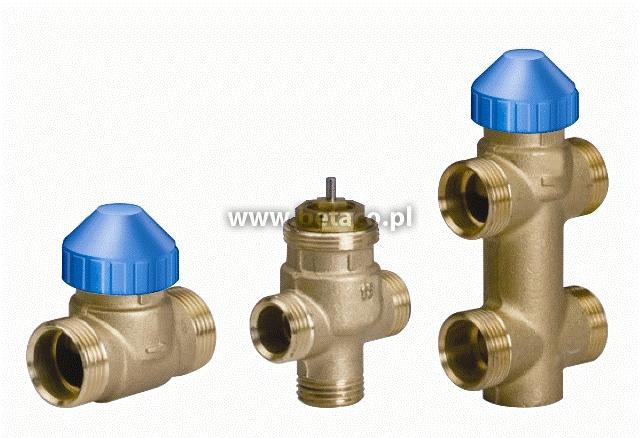

Kute zawory mosiężne serii VG6000 Johnson Controls przeznaczone do regulacji przepływu wody w odpowiedzi na sygnał sterownika w urządzeniach strefowych. Mogą współpracować z dwupołożeniowymi siłownikami elektrotermicznymi serii VA-7030 oraz siłownikami do sterowania przyrostowego/proporcjonalnego VA-747x. Zawory z serii VG6000 oferowane są w następujących konfiguracjach: przelotowa normalnie otwarta, trójdrogowa oraz trójdrogowa z obejściem.
Cechy
- Konfiguracja przelotowa normalnie otwarta oraz trójdrogowa
- Konfiguracja trójdrogowa z obejściem
- Złącza z gwintem męskim
- Zawory 3-drogowe zaprojektowane dla aplikacji mieszających i rozdzielających
- Kuty korpus mosiężny, trzpień oraz sprężyna ze stali nierdzewnej
- Gumowy grzybek eliminujący powstawanie bąbelków podczas zamykania zaworu
- Możliwość montażu siłownika po zainstalowaniu zaworu na rurociągu
- Nakrętka serwisowa
- Wbudowana sprężyna powrotna
- Podłączenie gwintowane do siłownika M30x1.5
- Współpraca z siłownikami:
Tabela doboru typu
|
Kod modelu |
Typ korpusu |
DN |
Kvs |
Siłowniki |
|
|
Port główny |
Obejście |
VA-7030, VA-7470 |
|||
| VG6210EC | Przelotowy NO |
15 | 1,7 | - | 250 |
| VG6210JC | 20 | 2,6 | - | 150 | |
| VG6210LC | 25 | 4,5 | - | 70 | |
|
VG6810EC |
Trójdrogowy
|
15 |
1,7 mieszanie |
1,2 mieszanie |
200 |
|
VG6810JC |
20 |
2,5 mieszanie |
1,6 mieszanie |
100 |
|
|
VG6810LC |
25 |
4, 5 mieszanie |
3,1 mieszanie |
70 |
|
|
VG6510EC |
Trójdrogowy |
15 |
1,7 mieszanie |
1,2 mieszanie |
200 |
|
VG6510JC |
20 |
2,5 mieszanie |
1,6 mieszanie |
100 |
|
|
VG6510LC |
25 |
4,5 mieszanie |
3,1 mieszanie |
70 |
|
