VG5000 Johnson Controls Zawory regulacyjne DN 15...25, PN16, temp. czynnika 2…95°C
Karta PDF Wyślij zapytanie

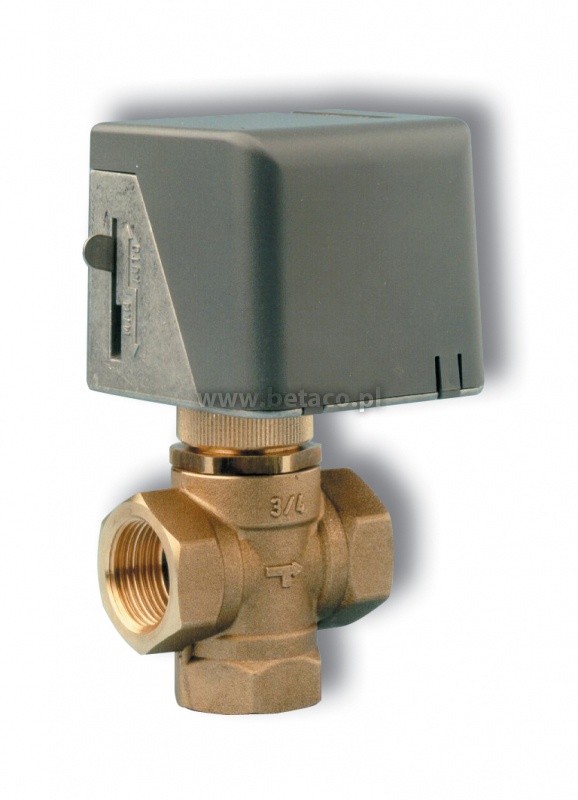

Kute zawory mosiężne VG5000 Johnson Controls są przeznaczone głównie do regulacji przepływu wody w odpowiedzi na sygnał sterownika w poszczególnych strefach (fan coil, urządzenia o zmiennym przepływie powietrza). Zawory mogą współpracować z dwupołożeniowymi siłownikami elektrycznymi VA-7010, siłownikami elektrotermicznymi VA-7040/60 oraz siłownikami do sterowania przyrostowego/proporcjonalnego VA-7450. Zawory te oferowane są w następujących konfiguracjach: przelotowa normalnie otwarta, przelotowa normalnie zamknięta, trójdrogowa mieszająca oraz trójdrogowa mieszająca z obejściem normalnie otwartym. W wybranych korpusach istnieje możliwość regulacji współczynnika Kvs.
Urządzenia wycofane, prosimy o kontakt w celu doboru zamiennika.
Cechy
- Konfiguracje przelotowa normalnie zamknięta, przelotowa normalnie otwarta, trójdrogowa mieszająca oraz trójdrogowa mieszająca z wbudowanym obejściem
- Rodzaj przyłącza: gwint wewnętrzny, zewnętrzny lub złącze uszczelniane
- Kuty korpus mosiężny, trzpień oraz sprężyna ze stali nierdzewnej
- Gumowy grzybek eliminujący powstawanie bąbelków podczas zamykania zaworu
- W wybranych korpusach można regulować współczynnik Kvs
- Siłownik można zamontować po podłączeniu zaworu do rurociągu
- Wbudowana sprężyna powrotna
- Podłaczenie gwintowane do siłownika M28x1.5
- Współpraca z siłownikami:
Złącza z gwintem męskim
|
Kod modelu |
Typ korpusu |
DN |
Kvs oraz możliwość |
Przyłącze |
Siłowniki |
||||
|
1 |
2 |
3 |
VA-7010 |
VA-7040 |
VA-7450 |
||||
|
VG5210AC |
Przelotowy |
15 |
0.4 |
0.25 |
- |
Gwint zewnętrzny,
|
200 |
||
|
VG5210BC |
0.4 |
0.25 |
|||||||
|
VG5210CC |
1 |
0.63 |
|||||||
|
VG5210DC |
1 |
0.63 |
|||||||
|
VG5210EC |
1.6 |
- |
100 |
||||||
|
VG5210JC |
20 |
2.5 |
140 |
||||||
|
VG5210KC |
3.5 |
100 |
|||||||
|
VG5410AC |
Przelotowy
|
15 |
0.4 |
0.25 |
200 |
||||
|
VG5410BC |
0.4 |
0.25 |
|||||||
|
VG5410CC |
1 |
0.63 |
|||||||
|
VG5410DC |
1 |
0.63 |
|||||||
|
VG5410EC |
1.6 |
1 |
0.63 |
100 |
|||||
|
VG5410JC |
20 |
3.5 |
2.5 |
1.6 |
|||||
|
VG5410KC |
3.5 |
2.5 |
1.6 |
||||||
|
VG5810AC |
3-drogowy mieszający |
15 |
0.25 |
200 |
|||||
|
VG5810BC |
0.4 |
||||||||
|
VG5810CC |
0.63 |
||||||||
|
VG5810DC |
1 |
||||||||
|
VG5810EC |
1.6 |
100 |
|||||||
|
VG5810JC |
20 |
2,5 |
|||||||
|
VG5810KC |
3,5 |
||||||||
Złącza z gwintem męskim
|
Kod modelu |
Typ korpusu |
DN |
Kvs |
Przyłącze |
Siłowniki |
||
|
VA-7010 |
VA-7040 |
VA-7450 |
|||||
|
VG5510AC |
3-drogowy
|
15 |
0.25 ( 0.25) |
Gwint zewnętrzny, |
200 |
||
|
VG5510PC |
0.4 (0.25) |
||||||
|
VG5510BC |
0.4 (0.4) |
||||||
|
VG5510QC |
0.63 (0.4) |
||||||
|
VG5510CC |
0.63 (0.63) |
||||||
|
VG5510RC |
1 (0.63) |
||||||
|
VG5510DC |
1.0 (1.0) |
||||||
|
VG5510SC |
1.6 (1.0) |
100 |
|||||
|
VG5510EC |
1.6 (1.6) |
||||||
|
VG5510TC |
20 |
2.5 (1.6) |
|||||
|
VG5510JC |
2.5 (2.5) |
||||||
|
VG5510UC |
3.0 (2.5) |
||||||
|
VG5510KC |
3.0 (3.0) |
||||||
Złącza z gwintem żeńskim
|
Kod modelu |
Typ korpusu |
DN |
Kvs oraz możliwość |
Przyłącze |
Siłowniki |
||||
|
1 |
2 |
3 |
VA-7010 |
VA-7040 |
VA-7450 |
||||
|
VG5200CC |
Przelotowy |
15 |
1.6 |
1 |
0.63 |
Gwint żeński |
200 |
||
|
VG5200DC |
1.6 |
1 |
0.63 |
||||||
|
VG5200EC |
1.6 |
1 |
0.63 |
||||||
|
VG5200JC |
20 |
2.5 |
- |
- |
140 |
||||
|
VG5200KC |
3.5 |
100 |
|||||||
|
VG5200MC |
25 |
5.5 |
62 |
||||||
|
VG5400AC |
Przelotowy |
15 |
0.25 |
0.4 |
200 |
||||
|
VG5400BC |
0.25 |
0.4 |
|||||||
|
VG5400CC |
1.6 |
1 |
0.63 |
||||||
|
VG5400DC |
1.6 |
1 |
0.63 |
||||||
|
VG5400EC |
1.6 |
1 |
0.63 |
||||||
|
VG5400JC |
20 |
3.5 |
2.5 |
1.6 |
100 |
||||
|
VG5400KC |
3.5 |
2.5 |
1.6 |
||||||
|
VG5400MC |
25 |
5.5 |
4 |
2.5 |
62 |
||||
|
VG5800CC |
3-drogowy mieszający |
15 |
0.63 |
200 |
|||||
|
VG5800DC |
1 |
||||||||
|
VG5800EC |
1.6 |
||||||||
|
VG5800JC |
20 |
2.5 |
100 |
||||||
|
VG5800KC |
3.5 |
||||||||
|
VG5800MC |
25 |
5.5 |
62 |
||||||
