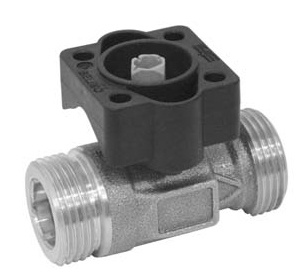

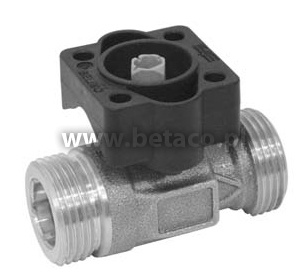

R4..D(K) Belimo Kulowe zawory regulacyjne, DN10...DN20, przelotowe, temperatura maks. 130°C
Karta PDF Wyślij zapytanie
Zawory kulowe serii R4..D(K) przeznaczone są do regulacji przepływu wody w systemach ciepłowniczych oraz instalacjach wody pitnej i użytkowej.
Cechy
- Konfiguracja przelotowa
- Średnice nominalne DN10/15/20
- Gwint zewnętrzny
- Temperatura czynnika do 130°C
- Stałoprocentowa charakterystyka zaworu
- Dopuszczalne ciśnienie 25 bar
- Mała kawitacja
- Szczelne zamknięcie (nie przepuszcza pęcherzyków powietrza)
Tabela doboru typu
|
Kod zaworu |
DN |
DN |
Kvs |
|
R404DK |
10 |
³/₄ |
0,3 |
|
R405DK |
10 |
³/₄ |
0,4 |
|
R406DK |
10 |
³/₄ |
0,63 |
|
R407DK |
10 |
³/₄ |
1 |
|
R408DK |
10 |
³/₄ |
1,6 |
|
R409DK |
10 |
³/₄ |
2,5 |
|
R412D |
15 |
1 |
2,5 |
|
R413D |
15 |
1 |
4 |
|
R414D |
15 |
1 |
6,3 |
|
R417D |
20 |
1¹/₄ |
6,3 |
|
R418D |
20 |
1¹/₄ |
10 |
|
R419D |
20 |
1¹/₄ |
16 |
Współpraca z siłownikami, sterowanie 3-punktowe
|
Sterowanie |
3-punktowe |
||||||||||
|
Zasilanie |
24 V |
230 V |
|||||||||
|
Typ siłownika |
TR24 |
LR24A |
NR24A |
SR24A |
TR230-3 |
LR230A |
NR230A |
SR230A |
|||
|
Moment obrotowy |
2 Nm |
5 Nm |
10 Nm |
20 Nm |
2 Nm |
5 Nm |
10 Nm |
20 Nm |
|||
|
Kod zaworu |
DN |
Kvs |
2-drogowy, gwint wewnętrzny |
||||||||
|
R404DK |
10 |
0,3 |
l |
l |
l |
l |
l |
l |
l |
l |
|
|
R405DK |
10 |
0,4 |
l |
l |
l |
l |
l |
l |
l |
l |
|
|
R406DK |
10 |
0,63 |
l |
l |
l |
l |
l |
l |
l |
l |
|
|
R407DK |
10 |
1 |
l |
l |
l |
l |
l |
l |
l |
l |
|
|
R408DK |
10 |
1,6 |
l |
l |
l |
l |
l |
l |
l |
l |
|
|
R409DK |
10 |
2,5 |
l |
l |
l |
l |
l |
l |
l |
l |
|
|
R412D |
15 |
2,5 |
- |
l |
l |
l |
- |
l |
l |
l |
|
|
R413D |
15 |
4 |
- |
l |
l |
l |
- |
l |
l |
l |
|
|
R414D |
15 |
6,3 |
- |
l |
l |
l |
- |
l |
l |
l |
|
|
R417D |
20 |
6,3 |
- |
l |
l |
l |
- |
l |
l |
l |
|
|
R418D |
20 |
10 |
- |
l |
l |
l |
- |
l |
l |
l |
|
|
R419D |
20 |
16 |
- |
l |
l |
l |
- |
l |
l |
l |
|
Współpraca z siłownikami, sterowanie analogowe
|
Sterowanie |
Analogowe |
|||||||
|
Zasilanie |
24 V |
|||||||
|
Typ siłownika |
TR24-SR |
LR24A-SR |
LRC24A-SR |
NR24A-SR |
NRC24A-SR |
SR24A-SR |
||
|
Moment obrotowy |
2 Nm |
5 Nm |
5 Nm |
10 Nm |
10 Nm |
20 Nm |
||
|
Kod zaworu |
DN |
Kvs |
2-drogowy, gwint wewnętrzny |
|||||
|
R404DK |
10 |
0,3 |
l |
l |
l |
l |
l |
l |
|
R405DK |
10 |
0,4 |
l |
l |
l |
l |
l |
l |
|
R406DK |
10 |
0,63 |
l |
l |
l |
l |
l |
l |
|
R407DK |
10 |
1 |
l |
l |
l |
l |
l |
l |
|
R408DK |
10 |
1,6 |
l |
l |
l |
l |
l |
l |
|
R409DK |
10 |
2,5 |
l |
l |
l |
l |
l |
l |
|
R412D |
15 |
2,5 |
- |
l |
l |
l |
l |
l |
|
R413D |
15 |
4 |
- |
l |
l |
l |
l |
l |
|
R414D |
15 |
6,3 |
- |
l |
l |
l |
l |
l |
|
R417D |
20 |
6,3 |
- |
l |
l |
l |
l |
l |
|
R418D |
20 |
10 |
- |
l |
l |
l |
l |
l |
|
R419D |
20 |
16 |
- |
l |
l |
l |
l |
l |
