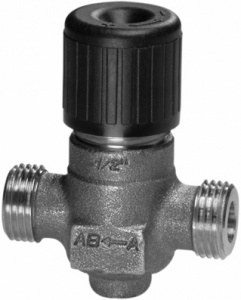

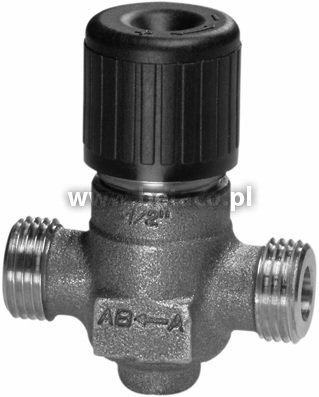

VVP45 Siemens Przelotowe zawory gwintowane z brązu, DN10…DN40, PN16, 2..110 °C
Karta PDF Wyślij zapytanie
Przelotowe zawory serii VVP45 Siemens wykonane są z brązu i posiadają przyłącze gwintowane. Mają zastosowanie w instalacjach wentylacji i klimatyzacji do regulacji przepływu wody w końcowych urządzeń przygotowania powietrza np. klimakonwektorach wentylatorowych i indukcyjnych, nagrzewnicach czy chłodnicach.
Cechy
- Konfiguracja przelotowa
- Korpus zaworu wykonany z brązu CC491K (Rg5)
- Średnica DN10…DN40
- Zakres współczynnika kvs 0,25…25 m3/h
- Ciśnienie nominalne PN16
- Medium: woda chłodnicza, woda grzewcza niskiej temperatury, woda ze środkami przeciwzamrożeniowymi, zalecana jakość wody wg VDI 2035
- Temperatura czynnika: 1...110 °C, krótkotrwale maks. 120 °C
- Przyłącza z gwintem zewnętrznym G…B wg ISO 228/1 do uszczelnień płaskich:
- Śrubunki gwintowane ALG… dostępne jako wyposażenie dodatkowe
- Śrubunki zaciskowe SERTO typu SO 21… dostępne u innych producentów
- Możliwość przesterowania ręcznego
- Przystosowane do współpracy z siłownikami:
Tabela doboru typu
|
Kod modelu |
Konfiguracja |
Średnica |
Przyłącza |
Kvs |
Skok (mm) |
Siłownik |
Śrubunek |
|
VVP45.10-0.25 |
Przelotowa |
DN10 |
G½B |
0,25 |
5,5 mm |
SSB.. |
ALG132 |
|
VVP45.10-0.4 |
DN10 |
G½B |
0,4 |
SSB.. |
ALG132 |
||
|
VVP45.10-0.63 |
DN10 |
G½B |
0,63 |
SSB.. |
ALG132 |
||
|
VVP45.10-1 |
DN10 |
G½B |
1,0 |
SSB.. |
ALG132 |
||
|
VVP45.10-1.6 |
DN10 |
G½B |
1,6 |
SSB.. |
ALG132 |
||
|
VVP45.15-2.5 |
DN15 |
G¾B |
2,5 |
SSB.. |
ALG142 |
||
|
VVP45.20-4 |
DN20 |
G1B |
4,0 |
SSB.., SSC.. |
ALG152 |
||
|
VVP45.25-6.3 |
DN25 |
G1¼B |
6,3 |
SSB.., SSC.. |
ALG202 |
||
|
VVP45.25-10 |
DN25 |
G1½B |
10 |
SSC.. |
ALG252 |
||
|
VVP45.32-16 |
DN32 |
G2B |
16 |
SSC.. |
ALG322 |
||
|
VVP45.40-25 |
DN40 |
G2¼B |
25 |
SSC.. |
ALG402 |
