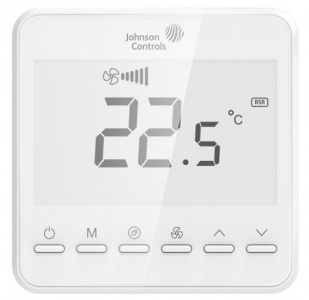

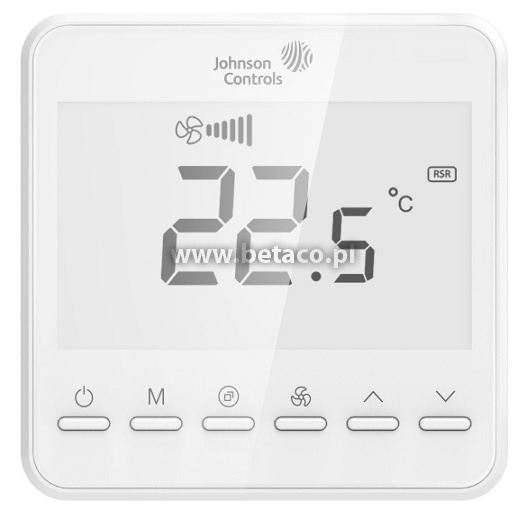

T7600 Johnson Controls Termostat klimakonwektorowy z wyświetlaczem LCD
Karta PDF Wyślij zapytanie
Elektroniczny termostat klimakonwektorowy T7600 Johnson Controls służy do sterowania urządzeniami grzewczymi i klimatyzacyjnymi w obiektach komercyjnych, przemysłowych oraz mieszkaniowych.
T7600 wyposażony został w duży, czytelny ciekłokrystaliczny wyświetlacz LCD prezentujący aktualny tryb pracy (chłodzenie, grzanie, nawiew powietrza, ogrzewanie podłogowe) oraz bieg wentylatora, temperaturę w pomieszczeniu oraz temperaturę zadaną.
Termostaty wyposażone zostały w protokół komunikacyjny Modbus umożliwiający zintegrowanie urządzeń z systemem automatyki budynkowej w celu oszczędności kosztów zużycia energii.
Cechy:
- Atrakcyjny i nowoczesny wygląd pasujący do nowoczesnych aranżacji pomieszczeń
- Montaż podtynkowy
- Podświetlany wyświetlacz LCD z opcją wygaszania
- Możliwość pracy niezależnej lub jako element systemu BMS (komunikacja Modbus)
- Modele dedykowane do instalacji dwururowych oraz czterorurowych, ze sterowaniem proporcjonalnym lub On/Off
- 2 tryby sterowania wentylatorem w zależności od modelu: proporcjonalny lub biegi
- Blokada przycisków - zabezpieczenie przed użyciem przez niepowołane osoby
- Konfigurowalne wejścia do współpracy z elementami peryferyjnymi
- Timer
Tabela doboru typu
|
Kod modelu |
Napięcie zasilania |
Tryby pracy |
Wejscie |
Sterowanie zaworami |
Sterowanie wentylatorem |
Warunki pracy |
Protokół komunikacyjny |
|
T7601-TF20-9JS0 |
100-240 VAC 50/60 Hz |
2 lub 4-rurowy On/Off 2-rurowy 3-przewody On/Off 2-rurowy ogrzewanie podłogowe 2-rurowy z filtrem TiO2/ESP 2-rurowy proporcjonalny Pompa ciepła
|
Wejście 1: Czujnik zdalny z przesterowaniem Wejście 2 konfigurowalne: Tryb zajętości, redukcja wartości zadanej, alarm punktu rosy, wyłączenie, alarm filtra
|
2 x SPST 2.2A @ 240 VAC 3.6A |
ECM AO = 0 do 10 V Konfigurowalne za pomocą przekaźnika |
0 do 40°C 10 - 90 RH% bez kondensacji |
Modbus |
|
T7600-TF21-9JS0 |
2-rurowy proporcjonalny (AO)
|
2 x AO 0 do 10 V (100 K Ohm)
|
3 x SPST 2.2A @ 240 VAC 3.6A
|
||||
|
T7600-TF20-9JS0 |
2 lub 4-rurowy On/Off
|
2 x SPST 2.2A @ 240 VAC 3.6A
|
3 x SPST 2.2A @ 240 VAC 3.6A
|
||||
|
T7600-TB21-9JA0 |
2-rurowy proporcjonalny z sygnałem zwrotnym |
Wejście 1: Czujnik zdalny z przesterowaniem Wejście 2 konfigurowalne: Tryb zajętości, redukcja wartości zadanej, alarm punktu rosy, wyłączenie, alarm filtra Wejście 3: AI dla siłownika zaworu |
1 x AO 0 do 10 V (100 K Ohm)
|
3 x SPST 2.2A @ 240 VAC 3.6A
|
