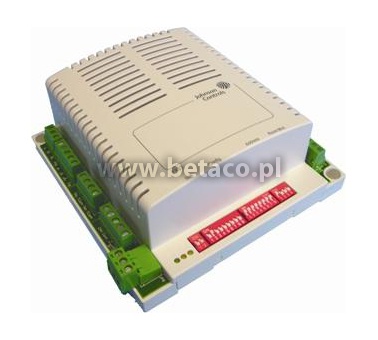

FX03 Johnson Controls Konfigurowalny sterownik jednostek strefowych
Karta PDF Wyślij zapytanie
FX03 jest konfigurowalnym sterownikiem jednostek strefowych, należącym do linii produktowej Facility Explorer.
Sterownik ten jest w szczególności przeznaczony do bezpośredniego, cyfrowego sterowania jednostkami typu fan-coil wyposażonymi w nagrzewnice/chłodnice wodne, nagrzewnice elektryczną oraz 3-stopniową lub płynną regulację prędkości wentylatora. Zakres zastosowań obejmuje klimatyzatory precyzyjne, klimakonwektory wentylatorowe oraz systemy z sufitami/belkami chłodząco-grzewczymi.
Urządzenie jest wyposażone w zestaw przełączników DIP, które umożliwiają instalatorowi konfigurowanie bez użycia komputera PC i oprogramowania narzędziowego.
Nastawę temperatury w pomieszczeniu, tryb zajętości oraz prędkość wentylatora można modyfikować przy użyciu różnorodnych modułów pomieszczeniowych opcjonalnie wyposażonych w cyfrowy wyświetlacz LCD.
Interfejsy komunikacyjne umożliwiają podłączenie sterownika do sieci N2 Open lub BACnet® oraz zintegrowanie go z systemem automatyki budynku. Interfejs BACnet® sterownika spełnia wymagania normy ANSI/ASHRAE 135-2004 dotyczącej współdzielenia danych z innymi urządzeniami sieciowymi.
Cechy
- Wybieranie typu aplikacji, protokołu komunikacyjnego oraz modułu pomieszczeniowego przy użyciu przełączników DIP na sterowniku
- Zasilanie napięciem 24/230 VAC
- Wyjścia przekaźnika 230 VAC/3 A do bezpośredniego sterowania wentylatorem lub opcjonalnego, płynnego sterowania prędkością wentylatora sygnałem napięciowym 0-10 VDC
- Wyjścia triaka 24/230 VAC do proporcjonalnego sterowania siłownikami termicznymi
- Wyjścia przekaźnika 24/230 VAC do sterowania siłownikami Zamknij/Otwórz lub opcjonalnego sterowania nagrzewnicą elektryczną przy użyciu przekaźnika o moc 2 kW
- Wyjścia proporcjonalne 0-10 VDC do sterowania siłownikami analogowymi
- Wyjście napięcia 24 VAC umożliwiające zasilanie siłowników do zaworów bezpośrednio z kontrolera
- Szeroki wybór modułów pomieszczeniowych
- Interfejsy komunikacyjne: N2 Open oraz BACnet® MS/TP
- Protokół BACnet® MS/TP z komunikacją peer to peer
- Możliwość konfigurowania przy użyciu oprogramowania FX Tools
Tabela doboru typu
|
Kod modelu |
Opis |
|
LP-FX03A01-000C |
Sterownik jednostek strefowych, 230 VAC, N2 / BACnet®, bez pokrywy |
|
LP-FX03A11-000C |
Sterownik jednostek strefowych, 230 VAC, N2 / BACnet® |
|
Moduły pomieszczeniowe z wyświetlaczem LCD i zintegrowanym odbiornikiem podczerwieni |
|
|

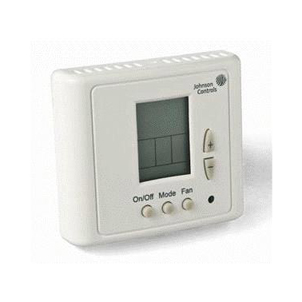

LP-RSM003-000C |
Moduł pomieszczeniowy, do montażu naściennego |
|
LP-RSM003-001C |
Moduł pomieszczeniowy, do montażu w panelu poziomym |
|
LP-RSM003-003C |
Odbiornik podczerwieni ze zintegrowanym czujnikiem temperatury |
|
LP-RSM003-004C |
Pilot zdalnego sterowania (podczerwień) |
|
Moduły pomieszczeniowe bez wyświetlacza - 80 x 80 mm |
|
|
TM-2140-0000 |
Moduł pomieszczeniowy, tylko z czujnikiem temperatury |
|
TM-2150-0000 |
Moduł pomieszczeniowy, z przyciskiem zajętości oraz diodą LED |
|
TM-2160-0000 |
Moduł pomieszczeniowy, z pokrętłem nastawy 12-28° C, przyciskiem zajętości oraz diodą LED |
|
TM-2160-0002 |
Moduł pomieszczeniowy, z pokrętłem nastawy 12-28° C, przyciskiem zajętości i diodą LED, z ręcznym sterowaniem prędkością wentylatora |
|
TM-2160-0005 |
Moduł pomieszczeniowy, z pokrętłem nastawy (+/-),przyciskiem zajętości oraz diodą LED |
|
TM-2160-0007 |
Moduł pomieszczeniowy, z pokrętłem nastawy (+/-),przyciskiem zajętości i diodą LED, z ręcznym sterowaniem prędkością wentylatora |
|
TM-2190-0000 |
Moduł pomieszczeniowy, z pokrętłem nastawy 12-28° C |
|
TM-2190-0005 |
Moduł pomieszczeniowy, z pokrętłem nastawy (+/-) |
|
Moduły pomieszczeniowe z podświetlanym wyświetlaczem LCD - 80 x 80 mm |
|
|
RS-1180-0000 |
Moduł pomieszczeniowy, z pokrętłem nastawy 12-28° C |
|
RS-1180-0005 |
Moduł pomieszczeniowy, z pokrętłem nastawy (+/-) |
|
RS-1180-0002 |
Moduł pomieszczeniowy, z pokrętłem nastawy 12-28° C, ręcznym sterowaniem prędkością wentylatora |
|
RS-1180-0007 |
Moduł pomieszczeniowy, z pokrętłem nastawy (+/-), ręcznym sterowaniem prędkością wentylatora |
|
Akcesoria |
|
|
LP-KIT003-010C |
Zdalny czujnik temperatury, w osłonie, przewody o dł. 80 cm |
|
LP-KIT003-011C |
Zdalny czujnik temperatury, do montażu naściennego, obudowa dekoracyjna |
|
LP-KIT003-012C |
Zdalny czujnik temperatury, do montażu w kanale |
|
LP-KIT003-013C |
Zdalny czujnik temperatury, do montażu naściennego, obudowa dekoracyjna |
