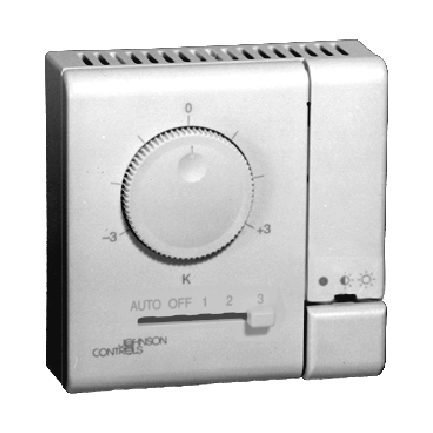

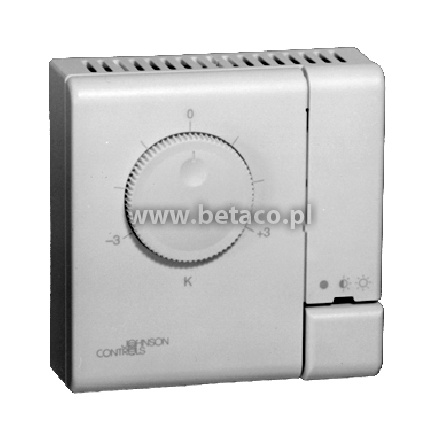

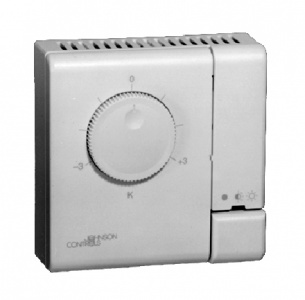

TC-8900 Johnson Controls Analogowe regulatory temperatury

Karta PDF Wyślij zapytanie
Producent: Johnson Controls
TC-8900

TC-8900 to rodzina sterowników analogowych przeznaczonych do sterowania klimatyzatorów wentylatorowych 2- rurowych, 2-rurowych z nagrzewnicą elektryczną lub 4-rurowych. TC-89xx dostępny jest w różnych wykonaniach różniących się rodzajem wyjść i zakresem nastawy wartości zadanej, które mogą być zewnętrzne lub zintegrowane w urządzeniu. Dalszą opcją jest przycisk wyboru rodzaju pracy pomiędzy komfortem a trybem gotowości. Seria TC-8900 zaprojektowana w sposób przyjazny dla użytkownika, jest łatwa w użyciu, a jednocześnie łączy w sobie wszystkie funkcje sterowania klimatyzacją wewnętrzną.

Cechy

  • Wybór rodzaju czujnika temperatury: zewnętrzny lub wbudowany
  • Nastawa wartości zadanej bezpośrednio na regulatorze lub poprzez nastawnik zewnętrzny
  • Nastawialna strefa nieczułości
  • Zakres proporcjonalności nastawiany indywidualnie dla każdego wyjścia
  • Przełączanie zima/lato oraz centralne przełączenie wartości zadanej poprzez moduł ES-8930
  • Montaż bezpośrednio na ścianie przy wykorzystaniu standardowego oprzyrządowania montażowego

Tabele doboru typu

TC8900 Analogowe regulatory temperatury

Kod modelu

NTC

Zakres
nastaw

Wejście

Wyjście

Wbudowane

Zdalne

0…10 V

PAT

0…10 V

DAT

On/Off

TC-8903-1131-WK

Tak

-

12…28°C

-

1

-

-

-

TC-8901-2131-WK

-

2

-

-

TC-8904-2131-WK

-

-

2

-

TC-8906-2131-WK

-

-

-

2

TC-8903-1132-WK

-

Tak

1

-

-

-

TC-8901-2132-WK

-

2

-

-

TC-8904-2132-WK

-

-

2

-

TC-8906-2132-WK

-

-

-

2

TC-8903-1151-WK

Tak



0…40°C

1

-

-

-

TC-8903-1152-WK

-

Tak

1

-

-

-

TC-8903-1183-WK

-

0…100%

Tak

1

-

-

-

TC-8901-2183-WK

-

2

-

-

TC8900 Analogowe regulatory temperatury ze zdalnym czujnikiem i zadajnikiem temperatury ES-8900

Kod modelu

NTC

Zakres nastaw

Wyjście

PAT

0…10 V

TC-8933-1112-W

Zdalne

Zdalny

1

-

TC-8931-2112-W

-

2

ES-8930-3031-WK

Wbudowane

12…28°C

-

-

TC8900 Analogowe regulatory temperatury ze zdalnym zadajnikiem temperatury ES-8940

Kod modelu

NTC

Zakres nastaw

Wyjście

Wbudowane

Zdalne

PAT

0…10 V

DAT

On/Off

TC-8943-1141-WK

Tak

-

+/- 3K

1

-

-

-

TC-8941-2141-WK

-

2

-

-

TC-8944-2141-WK

-

-

2

-

TC-8946-2141-WK

-

-

-

2

ES-8940-4130-WK





12…28 ° C

-

-

-

-

TC8900 Analogowe regulatory temperatury z modułem zasilającym PM-8900

Kod modelu

NTC

Zakres nastaw

Ilość
wyjść

Nr modułu

Konfiguracja

Wbudowane

Zdalne

TC-8902-1031-WK

Tak

-

12…28°C

1

1, 2 lub 3

Układ dwururowy

TC-8907-1031-WK

1

4

TC-8902-2031-WK

2

1, 2 lub 3

Układ czterorurowy

TC-8907-2031-WK

2

4

TC-8902-1032-WK

-

Tak

12…28°C

1

1, 2 lub 3

Układ dwururowy

TC-8907-1032-WK

1

4

TC-8902-2032-WK

2

1, 2 lub 3

Układ czterorurowy

TC-8907-2032-WK

2

4

TC-8942-2041-WK

Tak

-

+/- 3K

2

1, 2 lub 4

TC-8947-2041-WK

2

4

PM-8900 Moduły zasilające

Kod modelu

Numer modułu

Współpraca

Wyjście

PM-8902-0500

1

TC-8902 i TC-8942

0-10 V i 3-stopniowe sterowanie wentylatorem

PM-8905-0300

2

TC-8902 i TC-8942

DAT 230V i 3-stopniowe sterowanie wentylatorem

PM-8905-0500

3

TC-8902 i TC-8942

DAT 24V i 3-stopniowe sterowanie wentylatorem

PM-8907-0300

4

TC-8907 i TC-8947

Przekaźnik 3A 230V/24V i wentylator
