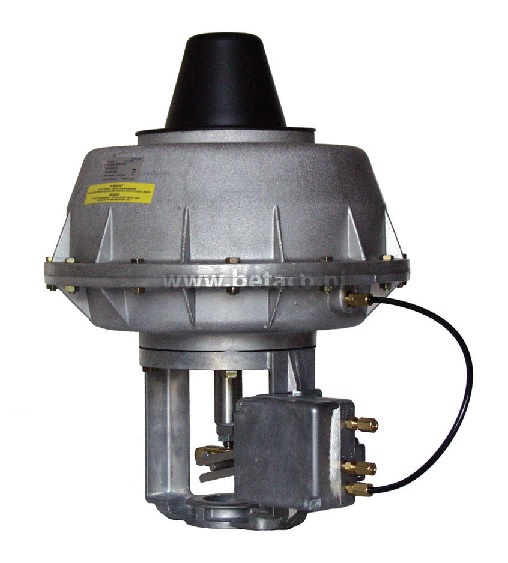

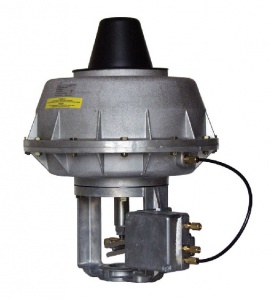

PA-2000 Johnson Controls Pneumatyvzne siłowniki do zaworów VG8000 oraz VG8300

Producent: Johnson Controls

Pneumatyczne siłowniki zaworów PA-2000 Johnson Controls są dostępne w wersji do sterowania 2-punktowego (ON/OFF). Przystosowane są do współpracy z zaworami kołnierzowymi Johnson Controls serii VG8000 i VG8300 odpowiednio do maksymalnego określonego ciśnienia zamykania.

Przy awarii siłownika PA-2000, pozycja bezpieczna może być zmieniana w miejscu instalacji na obiekcie przy użyciu zestawu do konwersji.

Cechy

Skok 13 mm, 25 mm lub 42 mm
Powierzchnia membrany 150 cm², 300 cm² lub 600 cm²
Zakres sprężyny 20...100 kPa
Możliwość ręcznego przesterowania
Zmiana akcji siłownika możliwa na obiekcie
Dostępne akcesoria oraz elementy serwisowe

Tabela doboru typu

Kod modelu	Pokretło	Zakres sprężyny	Pozycjoner (PR10)	Działanie sprężyny powrotnej	Powierzchnia membrany	Skok
PA-2000-3212	---	20 - 50 kPa	---	Działanie wprost trzpień wysuwa się	150 cm2	13 mm
PA-2100-3217	Tak	70 - 100 kPa			150 cm2	13 mm
PA-2000-3312	---	20 - 50 kPa			300 cm2	25 mm
PA-2100-3317	Tak	70 - 100 kPa			300 cm2	25 mm
PA-2000-3612	---	20 - 50 kPa			600 cm2	42 mm
PA-2100-3617	Tak	70 - 100 kPa				42 mm
PA-2000-3712	---	20 - 50 kPa				25 mm
PA-2100-3717	Tak	70 - 100 kPa				25 mm
PA-2030-3222	---	20 - 50 kPa	Tak	Działanie odwrotne trzpień cofa się	150 cm2	13 mm
PA-2130-3227	Tak	70 - 100 kPa			150 cm2	13 mm
PA-2030-3322	---	20 - 50 kPa			300 cm2	25 mm
PA-2130-3327	Tak	70 - 100 kPa			300 cm2	25 mm
PA-2030-3622	---	20 - 50 kPa			600 cm2	42 mm
PA-2130-3627	Tak	70 - 100 kPa				42 mm
PA-2030-3722	---	20 - 50 kPa				25 mm
PA-2130-3727	Tak	70 - 100 kPa				25 mm
PA-20x0-3212	---	20 - 50 kPa	---	Działanie wprost trzpień wysuwa się	150 cm2	13 mm
PA-2100-3217	Tak	70 - 100 kPa			150 cm2	13 mm
PA-2000-3312	---	20 - 50 kPa			300 cm2	25 mm
PA-2100-3317	Tak	70 - 100 kPa			300 cm2	25 mm
PA-2000-3612	---	20 - 50 kPa			600 cm2	42 mm
PA-2100-3617	Tak	70 - 100 kPa				42 mm
PA-2000-3712	---	20 - 50 kPa				25 mm
PA-2100-3717	Tak	70 - 100 kPa				25 mm
PA-2030-3222	---	20 - 50 kPa	Tak	Działanie odwrotne trzpień cofa się	150 cm2	13 mm
PA-2130-3227	Tak	70 - 100 kPa			150 cm2	13 mm
PA-2030-3322	---	20 - 50 kPa			300 cm2	25 mm
PA-2130-3327	Tak	70 - 100 kPa			300 cm2	25 mm
PA-2030-3622	---	20 - 50 kPa			600 cm2	42 mm
PA-2130-3627	Tak	70 - 100 kPa				42 mm
PA-2030-3722	---	20 - 50 kPa				25 mm
PA-2130-3727	Tak	70 - 100 kPa				25 mm

Akcesoria i wyposażenie dodatkowe

Kod modelu	Opis
PY-1010-3000	Pozycjoner
PQ-1000-3020	2 wyłaczniki krańcowe + potencjomentr sprzężenia zwrotnego
PQ-2713-3011	Uniwersalny zestaw montażowy do akcesoriów
