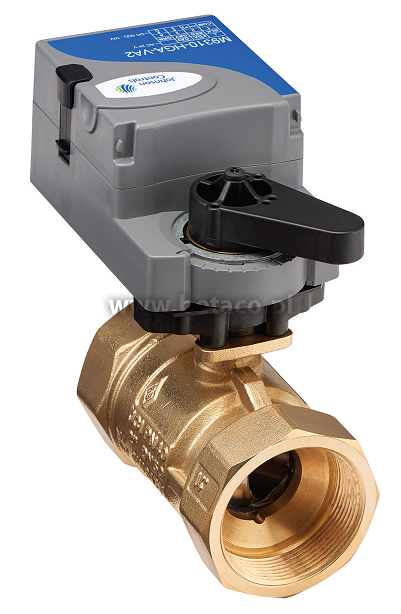

VA9300 Johnson Controls Siłowniki obrotowe do zaworów kulowych Johnson Controls serii VG1000
Karta PDF Wyślij zapytanie
Siłowniki elektryczne serii VA9300 Johnson Controls służą do precyzyjnego sterowania zaworami kulowymi serii VG1000 o średnicach nominalnych od DN15 do DN50 w instalacjach grzewczych i klimatyzacyjno-wentylacyjnych (HVAC).
Cechy:
- Modele z automatycznym wykrywaniem sygnału sterującego: 2-punktowy (on/off), trójpunktowy (przyrostowy) i proporcjonalny
- Dostępne wersje z szybkim czasem zamknięcia/otwarcia
- Dostępne modele zasilane napięciem sieciowym
- Dodatkowe styki pomocnicze oraz potencjometry sprzężenia zwrotnego dostępne jako wyposażenie dodatkowe
- Montaż bezpośredni na zaworze
- Klasa ochrony IP54
- Automatyczne wykrywanie zacięcia
- Zaawansowany bezszczotkowy silnik sterowany mikroporocesorem
Tabela doboru typu
|
Kod modelu |
Moment obrotowy (Nm) |
Czas przebiegu |
Sygnał sterujący |
Napięcie zasilania |
|
VA9308-AGA-1Z |
8
|
8 sekund |
ON/OFF i trójpunktowy
|
24 VAC/DC
|
|
VA9308-AUA-1Z |
100 do 240 V AC
|
|||
|
VA9310-AUA-1 |
10 |
35 sekund |
ON/OFF, trójpunktowy i proporcjonalny
|
|
|
VA9310-HGA-1 |
24 VAC/DC
|
Akcesoria (zamawiane osobno)
|
Kod modelu |
Opis |
|
M9000-342 |
Osłona zapewniająca ochronę przed środowiskiem zewnętrznym NEMA 4X, IP66 |
|
M9000-561 |

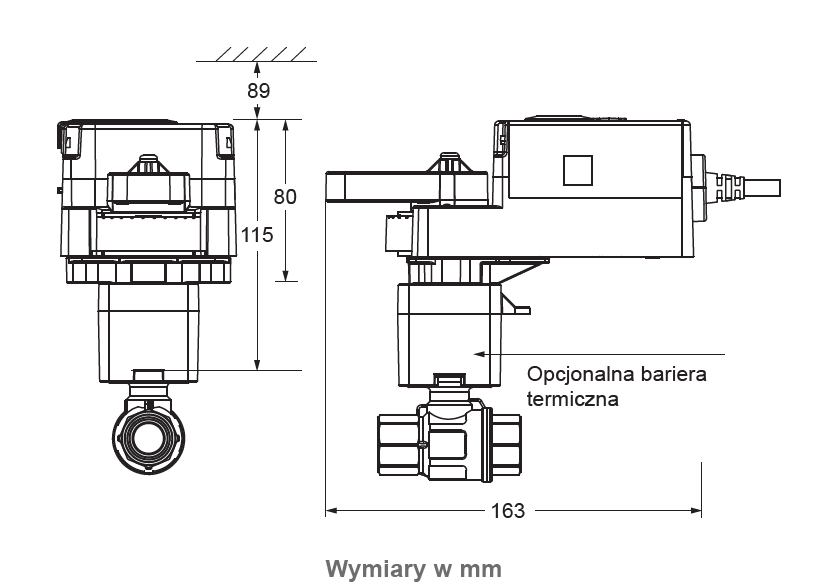

Bariera termiczna rozszerzająca możliwości zastosowania siłowników rodziny VA9200 do instalacji z parą o niskim ciśnieniu |
|
M9000-606 |
Wskaźnik położenia (opakowanie zbiorcze 5 sztuk) |
|
M9300-1 |
Dodatkowy styk pomocniczy (1 x SPDT) |
|
M9300-2 |
Zestaw 2 dodatkowych styków pomocniczych (2 x SPDT) |
|
M9300-100 |
Gwintowany adapter 12.7 mm podłączenie elektryczne (opakowanie zbiorcze 5 sztuk) |
|
M9300-140 |
Dodatkowy potencjometr sprzężenia zwrotnego 140 om |
|
M9300-1k |
Dodatkowy potencjometr sprzężenia zwrotnego 1k om |
|
M9300-2k |
Dodatkowy potencjometr sprzężenia zwrotnego 2k om |
|
M9300-10k |
Dodatkowy potencjometr sprzężenia zwrotnego 10k om |
|
M9300-500 |
Zestaw montażowy do podłączenia siłowników z zaworami serii VG1000 |
