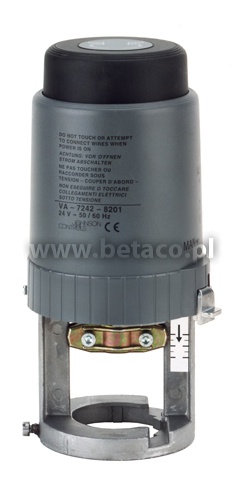

VA-7200 Johnson Controls Siłowniki elektryczne do zaworów serii VG7000, VG8000, VG9000 i VGS8000
Karta PDF Wyślij zapytanie
Siłowniki z napędem elektrycznym serii VA-7200 oferowane są w wersjach: do sterowania przyrostowego (3-punktowego) oraz proporcjonalnego (0...10 VDC). Współpracują z zaworami o skoku trzpienia do 20 mm, stosowanymi w systemach grzewczych, wentylacyjnych i klimatyzacyjnych.
Kompaktowe siłowniki z serii VA-7200 nie są wyposażone w sprężynę powrotną i dysponują nominalną siłą nacisku 1000 N. Mogą one współpracować z zaworami serii: VG7000, VG8000, VG9000 oraz VGS8000.
Dobierając kombinację należy zapoznać się z wartościami dopuszczalnych roboczych różnic ciśnień dla konkretnego typu i wielkości zaworu.
Cechy
- Nominalna siła nacisku 1000N
- Sprzęgło magnetyczne
- Pozycja bezpieczna w przypadku zaniku zasilania
- Opcjonalne pokrętło napędu ręcznego
Tabela doboru typu
|
Kod modelu |
Napięcie zasilania |
Sterowanie |
Siła nacisku |
Skok |
Klasa ochrony |
Typ zaworu |
|
VA-7200-1001 |
24 V |
3-punktowe |
1000 N |
20 mm |
IP42 |
VG7000 |
|
VA-7202-1001 |
0-10 V DC / 0(4)...20 mA |
|||||
|
VA-7200-8201 |
3-punktowe |
VG8000 VG9000 VGS8000 |
||||
|
VA-7202-8201 |
0-10 V DC / 0(4)...20 mA |
