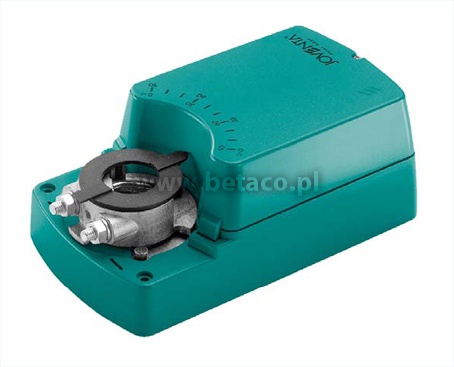

DA1.4, DA1.4FS Joventa Siłowniki ze sprężyną powrotną, 16 Nm, sterowanie 3-punktowe, napięcie zasilania 24V

Karta PDF Wyślij zapytanie
Producent: Joventa
DA1.4, DA1.4FS

Siłowniki elektryczne do przepustnic ze sprężyną powrotną DA1.4 Joventa, DA1.4FS Joventa przystosowane są do sterowania przepustnicami powietrza w systemach wentylacyjnych i klimatyzacyjnych wszędzie tam, gdzie wymagane jest realizowanie funkcji bezpieczeństwa (np. zabezpiecze­nia przed mrozem, utrzymywania jakości powietrza).

Przy doprowadzonym zasilaniu siłownik przestawia klapę do jej normalnego położenia roboczego, napinając jednocześnie sprężynę powrotną. W razie przerwy w dopływie prądu zasilającego, energia nagromadzona w sprężynie cofa klapę do położenia bezpiecznego. W momencie ponownego doprowadzenia zasilania, siłownik przechodzi w roboczy tryb pracy.

Zwarta konstrukcja oraz uniwersalny adapter do montażu bezpośredniego pozwalają na stosowanie siłowników w różnego typu aplikacjach.

Cechy

  • Sprężyna powrotna
  • Do przepustnic powietrza o powierzchni do ok. 3 m2
  • Moment obrotowy 16 Nm
  • Napięcie zasilania 24 V AC/DC
  • Możliwość równoległego połączenia maks. 5 siłowników
  • Listwa zaciskowa do podłączenia przewodów
  • Uniwersalny adapter do montażu bezpośredniego
  • Wymiary osi: Ø 10-20 mm o przekroju okrągłym / 10-16 mm o przekroju kwadratowym
  • Minimalna długość osi 77 mm
  • Kierunek obrotu wybierany przez użytkownika
  • Regulowany kąt obrotu
  • Ręczne przestawianie przy użyciu korby
  • 2 regulowane wyłączniki krańcowe
  • Automatyczne zatrzymanie silnika w położeniach krańcowych (zabezpieczenie przed przeciążeniem)
  • Potencjometr sprzężenia zwrotnego
  • Oszczędzanie energii w położeniach krańcowych
  • Na życzenie siłowniki dostępne z kablem połączeniowym o długości 1 m

Tabela doboru typu

Kod modelu

Moment obrotowy

Czas przejścia (s)

Pow. klapy

Sterowanie

Napięcie zasilania

Wyłączniki krańcowe

Silnik

Sprężyna

DA1.4F

16 Nm

90...120

10

3 m2

3-punktowe

24 V

-

DA1.4FS

2
