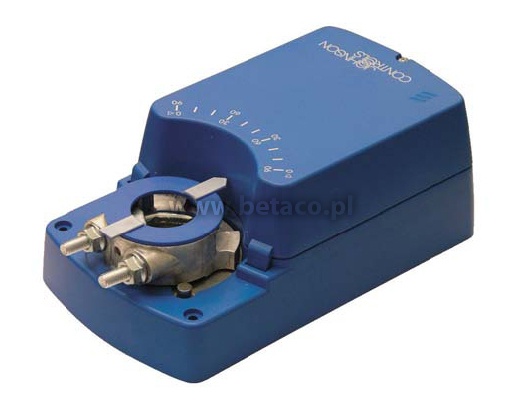

M9108-GDA-1N1, M9108-GDC-1N1 Johnson Controls Siłowniki bez sprężyny powrotnej, 8 Nm, sterowanie 0(4)..20 mA, napięcie zasilania 230V
Karta PDF Wyślij zapytanie
Producent:
Siłowniki elektryczne do przepustnic M9108-GDA-1N1 Johnson Controls oraz M9108-GDC-1N1 Johnson Controls serii STANDARD przystosowane są do starowania przepustnicami powietrza w systemach wentylacyjnych i klimatyzacyjnych. Zwarta konstrukcja oraz uniwersalny adapter do montażu bezpośredniego pozwalają na stosowanie siłowników w różnego typu aplikacjach.
Cechy
- Do przepustnic powietrza o powierzchni do ok. 1,5 m2
- Moment obrotowy 8 Nm
- Napięcie zasilania 230 V AC
- Sterowanie proporcjonalne 0(4)...20 mA
- Możliwość równoległego połączenia maks. 5 siłowników
- Listwa zaciskowa do podłączenia przewodów
- Uniwersalny adapter do montażu bezpośredniego
- Wymiary osi: Ø 10-20 mm o przekroju okrągłym / 10-16 mm o przekroju kwadratowym
- Minimalna długość osi 48 mm
- Kierunek obrotu wybierany przez użytkownika
- Regulowany kąt obrotu
- Możliwość ręcznego przestawienia siłownika po naciśnięciu przycisku
- 2 regulowane wyłączniki krańcowe
- Oszczędzanie energii w położeniach krańcowych
- Na życzenie siłowniki dostępne z kablem połączeniowym o długości 1 m
Tabela doboru typu
|
Kod modelu |
Moment obrotowy |
Czas przejścia |
Pow. klapy |
Sygnały sterujące |
Napięcie zasilania |
Wyłączniki krańcowe |
||
|
Y1 |
Y2 |
U |
||||||
|
M9108-GDA-1N1 |
8 Nm |
30-45 s |
1,5 m2 |
0(4)…20 mA |
- |
0…10 VDC |
230 V |
- |
|
M9108-GDC-1N1 |
2 |
|||||||
