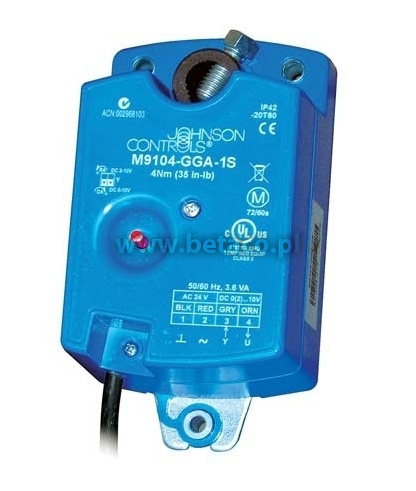

M9104-GGA-1S, M9104-GGA-5S Johnson Controls Siłowniki bez sprężyny powrotnej, 4 Nm, sterowanie 0(2)-10 V lub 0(4)...20 mA, napięcie zasilania 24V
Karta PDF Wyślij zapytanie
Producent:
Siłowniki elektryczne M9104-GGA-1S Johnson Controls oraz M9104-GGA-5S Johnson Controls serii SMALL przystosowane są do starowania małymi lub średniej wielkości przepustnicami powietrza w systemach wentylacyjnych i klimatyzacyjnych. Zwarta konstrukcja oraz niewielkie wymiary pozwalają na stosowanie siłowników w różnego typu aplikacjach.
Cechy
- Do przepustnic powietrza o powierzchni do ok. 0,8 m2
- Moment obrotowy 4 Nm
- Napięcie zasilania 24 V AC
- Sterowanie proporcjonalne 0(2)-10 V lub 0(4)...20 mA
- Możliwość równoległego połączenia maks. 5 siłowników
- Kabel połączeniowy 1,2 m lub zaciski
- Uniwersalny adapter do montażu bezpośredniego
- Wymiary osi: Ø 8-13 mm o przekroju okrągłym / 8-10 mm o przekroju kwadratowym
- Kierunek obrotu wybierany przez użytkownika
- Możliwość ręcznego przestawienia siłownika po naciśnięciu przycisku
- Zabezpieczenie przed przeciążeniem w położeniach skrajnych
Tabela doboru typu
|
Kod modelu |
Moment obrotowy |
Czas przejścia |
Powierzchnia klapy |
Sterowanie |
Napięcie zasilania |
Sprzężenie zwrotne |
Cechy dodatkowe |
|
M9104-GGA-1S |
4 Nm |
72 s |
0,8 m2 |
0(2)…10 V DC lub |
24 V |
0(2)...10 V |
Kabel 1,2 m |
|
M9104-GGA-5S |
- |
- |
