M9116-AGA-1N, M9116-AGC-1N Johnson Controls Siłowniki bez sprężyny powrotnej, 16 Nm, sterowanie zamknij/otwórz lub 3-punktowe, napięcie zasilania 24V
Karta PDF Wyślij zapytanie
Producent:

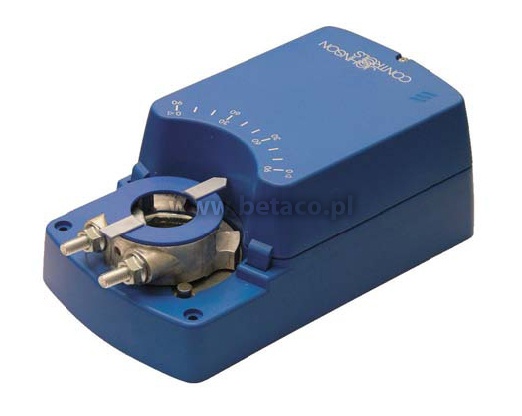

Siłowniki elektryczne do przepustnic M9116-AGA-1N Johnson Controls i M9116-AGC-1N Johnson Controls serii STANDARD przystosowane są do starowania przepustnicami powietrza w systemach wentylacyjnych i klimatyzacyjnych. Zwarta konstrukcja oraz uniwersalny adapter do montażu bezpośredniego pozwalają na stosowanie siłowników w różnego typu aplikacjach.
Cechy
- Do przepustnic powietrza o powierzchni do ok. 3 m2
- Moment obrotowy 16 Nm
- Napięcie zasilania 24 V AC/DC
- Sterowanie 2/3-punktowe
- Możliwość równoległego połączenia maks. 5 siłowników
- Listwa zaciskowa do podłączenia przewodów
- Uniwersalny adapter do montażu bezpośredniego
- Wymiary osi: Ø 10-20 mm o przekroju okrągłym / 10-16 mm o przekroju kwadratowym
- Minimalna długość osi 48 mm
- Kierunek obrotu wybierany przez użytkownika
- Regulowany kąt obrotu
- Możliwość ręcznego przestawienia siłownika po naciśnięciu przycisku
- 2 regulowane wyłączniki krańcowe
- Zabezpieczenie przed przeciążeniem w położeniach skrajnych
- Oszczędzanie energii w położeniach krańcowych
- Na życzenie siłowniki dostępne z kablem połączeniowym o długości 1 m.
Tabela doboru typu
|
Kod modelu |
Moment obrotowy |
Czas przejścia |
Pow. klapy |
Sterowanie |
Napięcie zasilania |
Potencjometr |
Wyłączniki krańcowe |
|
M9116-AGA-1N |
16 Nm |
80 s |
3 m2 |
2/3-punktowe |
24 V |
- |
- |
|
M9116-AGC-1N |
2 |
||||||
|
M9116-AGE-1N |
1 kW |
- |
|||||
|
M9116-AGD-1N |
140 W |
||||||
|
M9116-AGF-1N |
2 kW |
