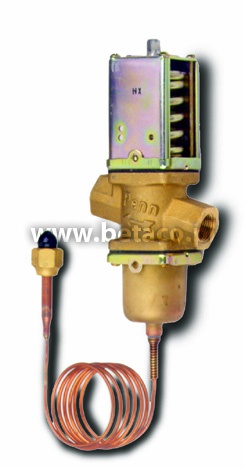

V46 Johnson Controls Zawory przelotowe bezpośredniego działania sterowane ciśnieniowo, kątowe
Karta PDF Wyślij zapytanie
Zawory bezpośredniego działania regulują przepływ wody do skraplacza poprzez bezpośredni pomiar zmian ciśnienia w układzie chłodniczym. Zawory mogą być stosowane w układach pracujących na czynnikach nie powodujących korozji. Dostępne są również modele przystosowane do pracy w układach zawierających amoniak lub solankę. Zawory te posiadają charakterystykę szybko otwierającą. Otwarcie zaworu następuje przy wzroście ciśnienia (akcja wprost). Dostępne są również zawory o charakterystyce odwrotnej (akcja rewers).
Dostępne wykonania
- Kątowe
- Proste
- Kołnierzowe
- Proste do wody morskiej
- Kołnierzowe do wody morskiej
Cechy
- Zawory odciążone ciśnieniowo
- Mieszki odporne na wysokie ciśnienie
- Sterowane ciśnieniowo
- Kątowe typy korpusów 3/8, 1/2, 3/4" z wysoką charakterystyką Kv
- Średnice od 3/8" do 2" we wszystkich zakresach
- Charakterystyka zaworów szybkootwierająca
- Łatwe do demontażu. Wszystkie części mogą być wymieniane
- Specjalne korpusy wykonane z brązu oraz elementy wewnętrzne wykonane z monelu.
- Dostępny szeroki wybór podłączeń ciśnieniowych
- Gniazda pokryte niklem dostępne w zaworach 3/8, 1/2 i 3/4"
- Akcja wprost/rewers
Zawory przelotowe bezpośredniego działania, kątowe
|
Kod modelu |
Zakres |
Styl korpusu |
Przyłącze |
Styl |
Długość kapilary (cm) |
Cechy dodatkowe |
|
V46AA-9600 |
5…18 |
Kątowy |
3/8 |
13 |
75
|
- |
|
V46AA-9608 |
Z zabezpieczeniem przed uderzeniem wodnym przy niskiej wartości przepływu |
|||||
|
V46AA-9610 |
Z zabezpieczeniem przed uderzeniem wodnym przy niskiej wartości przepływu/gniazdo pokryte niklem |
|||||
|
V46AA-9620 |
Opakowanie zbiorcze wersja |
|||||
|
V46AA-9602 |
13 |
100 |
Gniazdo pokryte niklem, wydłużona kapilara |
|||
|
V46AA-9950 |
34 |
75 |
Gniazdo pokryte niklem, podłączenie lutowane |
|||
|
V46AA-9951 |
Podłączenie lutowane |
|||||
|
V46AB-9600 |
1/2 |
13 |
75 |
- |
||
|
V46AB-9950 |
34 |
Podłączenie lutowane |
||||
|
V46AC-9600 |
3/4 |
13 |
75 |
- |
||
|
V46AC-9606 |
120 |
Gniazdo pokryte niklem, wydłużona kapilara |
||||
|
V46AC-9951 |
34 |
75 |
Podłączenie lutowane |
|||
|
V46AA-9300 |
5…23 |
3/8 |
5 |
- |
- |
|
|
V46AA-9301 |
Gniazdo pokryte niklem, wysoki zakres, z zabezpieczeniem przed uderzeniem wodnym przy niskiej wartości przepływu |
|||||
|
V46AA-9606 |
13 |
75 |
Gniazdo pokryte niklem, wysoki zakres |
|||
|
V46AA-9609 |
Gniazdo pokryte niklem, wysoki zakres, z zabezpieczeniem przed uderzeniem wodnym przy niskiej wartości przepływu |
|||||
|
V46AA-9510 |
50 |
Wysoki zakres |
||||
|
V46AB-9300 |
1/2 |
5 |
- |
- |
||
|
V46AB-9605 |
13 |
75 |
Gniazdo pokryte niklem, wysoki zakres |
|||
|
V46AB-9951 |
34 |
Gniazdo pokryte niklem, wysoki zakres |
||||
|
V46AB-9510 |
50 |
- |
||||
|
V46AC-9300 |
3/4 |
5 |
- |
|||
|
V46AC-9605 |
13 |
75 |
Gniazdo pokryte niklem, wysoki zakres |
|||
|
V46AC-9502 |
50 |
140 |
Wydłużona kapilara |
|||
|
V46AC-9510 |
75 |
Wysoki zakres |
