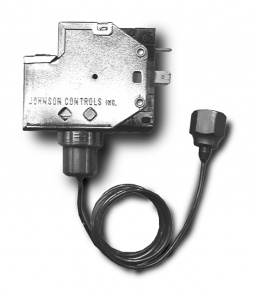

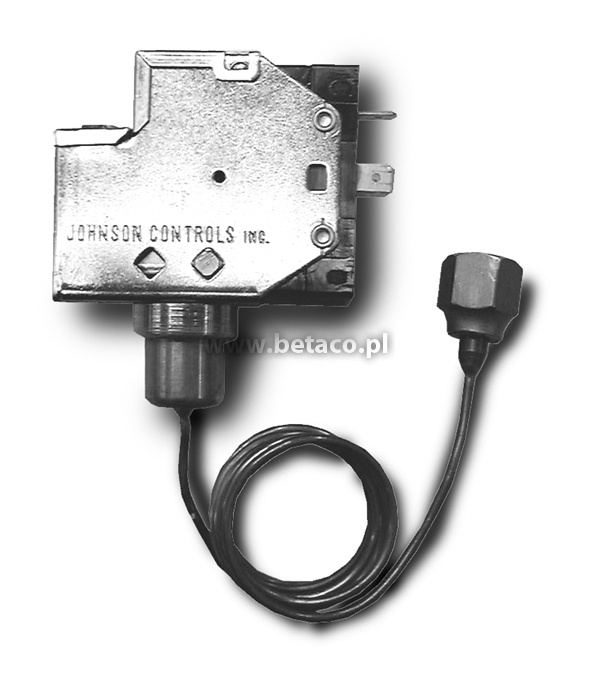

P35 Johnson Controls Mechaniczny przetwornik ciśnienia
Karta PDF Wyślij zapytanie
Przetwornik ciśnienia P35 Johnson Controls to regulator prędkości wentylatora z jednym ciśnieniem wejściowym do skraplaczy chłodzonych powietrzem. Regulator ten zmienia prędkość obrotową wentylatora przez bezpośredni pomiar zmian ciśnienia w układzie czynnika chłodniczego. Wartość zadana każdego przetwornika ciśnienia może być oddzielnie regulowana.
Cechy
- Regulacja ciśnienia w skraplaczu poprzez zmianę prędkości wentylatora
- Wejście ciśnieniowe / wejście dwuciśnieniowe (modele BR)
- Dostępny jest model z wejściem pompy ciepła
- Przetworniki o potwierdzonej niezawodności
- Łatwo dostępna śruba nastawiania wartości zadanej
- Wbudowany filtr tłumiący
- Nastawiany wybór minimalnej prędkości lub odcięcia
- Małe wymiary i montaż na szynie DIN
Tabela doboru typu
|
Kod modelu |
Zakres |
Nastawa (bar) |
Wersja |
Długość kapilary (m) |
Cechy dodatkowe |
|
Przetworniki ciśnienia zamienne dla regulatorów serii P215 (300 Ω) |
|||||
|
P35AC-9100 |
14/24 |
16 |
45A |
0.9 |
--- |
|
P35AC-9101 |
8/14 |
10 |
|||
|
P35AC-9102 |
3.5/10 |
7 |
|||
|
P35AC-9108 |
14/24 |
21 |
|||
|
P35AC-9202 |
14/24 |
16 |
47 |
||
|
P35AC-9203 |
8/14 |
10 |
|||
|
P35AC-9500 |
14/24 |
16 |
50 |
Tak samo jak dla P35AC-9100, ale wersja 50 |
|
|
P35AC-9501 |
8/14 |
10 |
Tak samo jak dla P35AC-9101, ale wersja 50 |
||
|
P35AC-9507 |
14/24 |
16 |
51 |
Tak samo jak dla P35AC-9100, ale wersja 51 |
|
|
P35AC-9508 |
8/14 |
10 |
Tak samo jak dla P35AC-9101, ale wersja 51 |
||
|
P35AC-9512 |
22/42 |
30 |
50 |
Do aplikacji R410A |
|
|
P35AC-9600 |
14/24 |
16 |
13 |
(również wykorzystywany jako zamiennik regulatorów prędkości wentylatorów serii P15/P215) |
|
|
P35AC-9601 |
8/14 |
10 |
|||
|
Przetworniki ciśnienia zamienne dla regulatorów serii P255 (100 Ω) |
|||||
|
P35AC-9200 |
14/24 |
16 |
47 |
0.9 |
--- |
|
P35AC-9201 |
8/14 |
10 |
|||
|
P35AC-9105 |
14/24 |
10 |
45A |
||
|
P35AC-9106 |
3.5/10 |
16 |
|||
|
P35AC-9107 |
8/14 |
6.2 |
|||
|
P35AC-9603 |
14/24 |
10 |
13 |
||
|
P35AC-9604 |
8/14 |
16 |
|||
|
P35AC-9505 |
14/24 |
10 |
50 |
Tak samo jak dla P35AC-9105, ale wersja 50 |
|
|
P35AC-9506 |
22/ |
16 |
Tak samo jak dla P35AC-9106, ale wersja 50 |
||
|
P35AC-9511 |
8/14 |
30 |
Do aplikacji R410A |
||
|
Przetworniki ciśnienia zamienne dla regulatorów serii P255 (100 Ω) |
|||||
|
P35AC-9200 |
14/24 |
16 |
50 |
0.9 |
Wersja specjalna 500 kΩ dla wersji P215LR-400V |
|
P35AC-9201 |
22/40 |
30 |
Wersja specjalna 500 kΩ do aplikacji R410A. |
||
