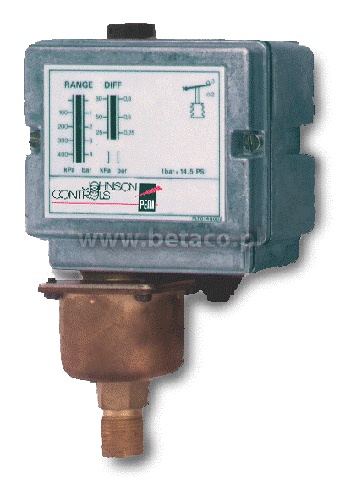

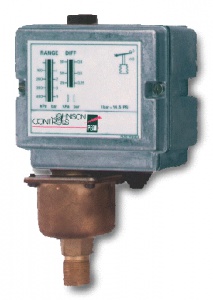

P48 Johnson Controls Presostaty do pary, powietrza i gorącej wody
Karta PDF Wyślij zapytanie
Seria presostatów P48 została opracowana do zastosowań, w których istnieje konieczność kontroli wartość ciśnienia. Wszystkie modele mają nastawialną histerezę, zależną od zakresu (patrz tabela numerów typów). P48AAA-9110 i P48AAA-9120 mają element roboczy na zewnątrz obudowy. Wszystkie modele mają fosforobrązowy mieszek i mosiężne połączenia ciśnieniowe za wyjątkiem P48AAA0-9150. Model ten zawiera mieszek i połączenia ciśnieniowe wykonane ze stali nierdzewnej i jest dostarczony z adapterem mosiężnym1/4”-18NPT (żeńskie) do R3/8 (ISO R228) (męskie).
Zastosowanie
Seria elementów kontrolnych ciśnienia P48 jest przeznaczona do sterowania lub do odcinania na poziomach wysokim lub niskim w układach pary, powietrza lub wody (gorącej). Mogą być również stosowane do gazów niepalnych, które nie mają szkodliwego wpływu na zastosowane materiały. Przy zastosowaniu z parą zaleca się stosowanie odwadniacza (patrz Akcesoria).
Cechy
- Zapewniona obszerna przestrzeń do podłączenia
- Bryzgoszczelna obudowa (IP54)
- Zapewnione styki SPDT jako standard przy pojedynczej kontroli ciśnienia
- Niezawodny mechanizm ręcznego resetu
Tabela doboru typu
|
Kod modelu |
Zakres |
Histereza (bar) |
Podłączenie ciśnieniowe |
Styl |
Przełączenie |
Cechy dodatkowe |
Zatw. |
|
P48AAA-9110 |
0…1 |
0,16…0,55 |
G 3/8” męskie |
29a |
~16(10)A |
Automatyczny reset |
Nie |
|
P48AAA-9120 |
0,2…4 |
0,25…0,8 |
|||||
|
P48AAA-9130 |
-0,2…10 |
1…4,5 |
Tak |
||||
|
P48AAA-9140 |
1…16 |
1,3…2,5 |
|||||
|
P48AAA-9150 |
3…30 |
3…12 |
Automatyczny reset, mieszki ze stali nierdzewnej |
Nie |
|||
|
P48BEA-9140 |
4…16 |
- |
- |
Tak |
