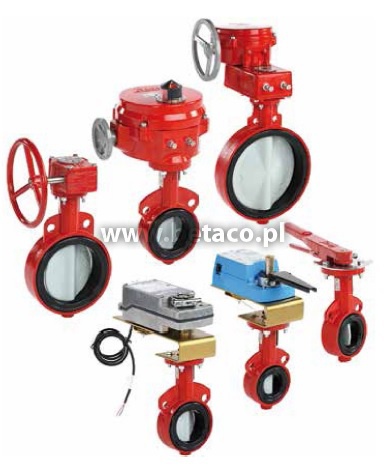

VFB Johnson Controls Zawory motylkowe DN25...500, PN16, temperatura czynnika -29...121°C
Karta PDF Wyślij zapytanie
Zawory motylowe serii VFB Johnson Controls są zaprojektowane specjalnie dla szerokiego zakresu zastosowań w ogrzewaniu, wentylacji i klimatyzacji (HVAC), w tym 2-pozycyjnego i modulacyjnego sterowania przepływem wody gorącej, schłodzonej lub wody skraplacza oraz 50% roztworów glikolu.
Wszystkie zawory są fabrycznie badane pod kątem szczelności bąbelkowej odcięcia przepływu przy pełnym ciśnieniu znamionowym.
Przepustnice te są również dwukierunkowe, umożliwiając wymuszone odcięcie przepływu niezależnie od kierunku przepływu.
Cechy
- Niski moment obrotowy uszczelnienia/rozszczelnienia
- Szczelność bąbelkowa odcięcia
- Szeroki zakres zamontowanych fabrycznie siłowników
- Dopuszczalna temperatura cieczy - 29 °C do 121 °C
- Charakterystyka przepływu - stałoprocentowa zmodyfikowana
Tabela doboru typu
|
Kod modelu |
Wielkość korpusu |
Wielkość zaworu (cale) |
Wartość Kvs |
Maksymalne ciśnienie zamykania kPa |
|
Wysokie ciśnienie zamykania |
||||
|
VFB025H |
DN25 |
1 |
52 |
1000 |
|
VFB032H |
DN32 |
1 ¼ |
72 |
|
|
VFB040H |
DN40 |
1 ½ |
126 |
|
|
VFB050H |
DN50 |
2 |
124 |
1200 |
|
VFB065H |
DN65 |
2 ½ |
243 |
|
|
VFB080H |
DN80 |
3 |
397 |
|
|
VFB100H |
DN100 |
4 |
723 |
|
|
VFB125H |
DN125 |
5 |
1083 |
|
|
VFB150H |
DN150 |
6 |
1591 |
|
|
VFB200H |
DN200 |
8 |
2852 |
|
|
VFB250H |
DN250 |
10 |
4670 |
|
|
VFB300H |
DN300 |
12 |
6946 |
|
|
VFB350H |
DN350 |
14 |
9063 |
1000 |
|
VFB400H |
DN400 |
16 |
12044 |
|
|
VFB450H |
DN450 |
18 |
14804 |
|
|
VFB500H |
DN500 |
20 |
19212 |
|
|
Niskie ciśnienie zamykania (3,5 bar dla rozmiarów od DN100 do DN500) |
||||
|
VFB100L |
DN100 |
4 |
723 |
350 |
|
VFB125L |
DN12 |
5 |
1083 |
|
|
VFB150L |
DN150 |
6 |
1591 |
|
|
VFB200L |
DN200 |
8 |
2852 |
|
|
VFB250L |
DN250 |
10 |
4670 |
|
|
VFB300L |
DN300 |
12 |
6946 |
|
|
VFB350L |
DN350 |
14 |
9063 |
|
|
VFB400L |
DN400 |
16 |
12044 |
|
|
VFB450L |
DN450 |
18 |
14804 |
|
|
VFB500L |
DN500 |
20 |
19212 |
|
