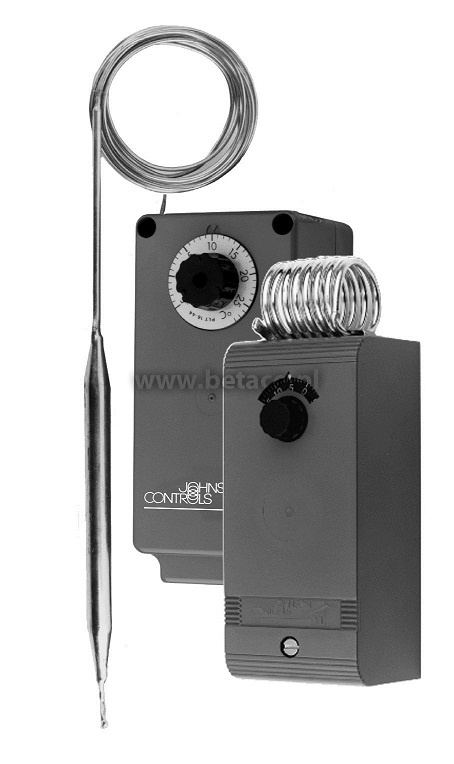

A28 Johnson Controls Termostaty dwustopniowe z kapilarą oraz termostaty z elementem do pomiaru temperatury otoczenia, IP30 i IP65
Karta PDF Wyślij zapytanie
Urządzenia te posiadają stałą histerezę na stopień oraz (w większości modeli) nastawianą histerezę pomiędzy stopniami. Element pomiarowy wypełniony cieczą umożliwia utrzymanie stałej histerezy w szerokim zakresie, a także wyeliminowanie wpływu ciśnienia barometrycznego.
Wpływ zmian temperatury kapilary na punkt pracy termostatu jest niewielki, ponieważ ilość cieczy w kapilarze jest znacznie mniejsza niż w zbiorniku czujnika.
Zastosowanie
Urządzenia te zaprojektowane są do zastosowania w instalacjach chłodniczych, wentylacyjnych, ciepłowniczych i klimatyzacyjnych. Wszystkie modele wyposażone są w styki SPDT umożliwiające następujące funkcje sterowania:
- 2 stopniowe grzanie
- 2 stopniowe chłodzenie
- Grzanie/chłodzenie z automatycznym przełączeniem
Cechy
- Element pomiarowy wypełniony cieczą
- Pyłoszczelny układ przełączników
- Dostępne modele o klasie ochrony IP65
- Pokrętło regulacyjne na przodzie urządzenia
Tabela doboru typu, IP30
Kod modelu |
Zakres
|
Histereza (K) |
Długość kapilary (m) |
Zbiorniczek (mm) |
Styk 5A
|
Cechy dodatkowe |
|
|
Na stopień |
Pomiędzy stopniami |
||||||
|
A28AA-9006 |
-35…10 |
2 |
1…4 |
2 |
110 |
SPDT Rozwieranie przy spadku temp. |
Zastosowanie ogólne |
|
A28AA-9007 |
-5…28 |
1,5 |
1…4 |
2 |
135 |
||
|
A28AA-9106 |
-5…28 |
1,5 |
1…4 |
5 |
135 |
||
|
A28AA-9113 |
0…43 |
1,5 |
1…4 |
- |
- |
SPDT Rozwieranie przy wzroście temp. |
Obudowa NEMA 1, zbiorniczek pokryty winylem |
|
A28AA-9118 |
1…60 |
2 |
1…4 |
3 |
115 |
Maksymalna temp. zbiorniczka 85°C |
|
Tabela doboru typu, IP65
Kod modelu |
Zakres
|
Histereza (K) |
Długość kapilary (m) |
Zbiorniczek (mm) |
Styk 5A
|
Cechy dodatkowe |
|
|
Na stopień |
Pomiędzy stopniami |
||||||
|
A28QA-9101 |
5… 50 |
2 |
4 |
2 |
110 |
SPDT Rozwieranie przy spadku temp. |
Ukryta skala, |
|
A28QA-9110 |
-35…10 |
2 |
1…4 |
2 |
110 |
- |
|
|
A28QA-9111 |
-5…28 |
1,5 |
1…4 |
2 |
135 |
||
|
A28QA-9114 |
-35…40 |
2 |
1…4 |
3,5 |
110 |
||
|
A28QA-9113 |
0…43 |
1,5 |
1…4 |
- |
- |
SPDT Rozwieranie przy wzroście temp. |
Element pomiarowy ze stali nierdzewnej |
|
A28QA-9115 |
1…60 |
2 |
1…4 |
3 |
115 |
|
|
|
A28QA-9117 |
20…40 |
1,5 |
1…4 |
- |
- |
Element pomiarowy ze stali nierdzewnej |
|
|
A28QJ-9100 |
10…95 |
1,5 |
1…5 |
3 |
100 |
SPDT Rozwieranie przy spadku temp. |
Styki 3A |
