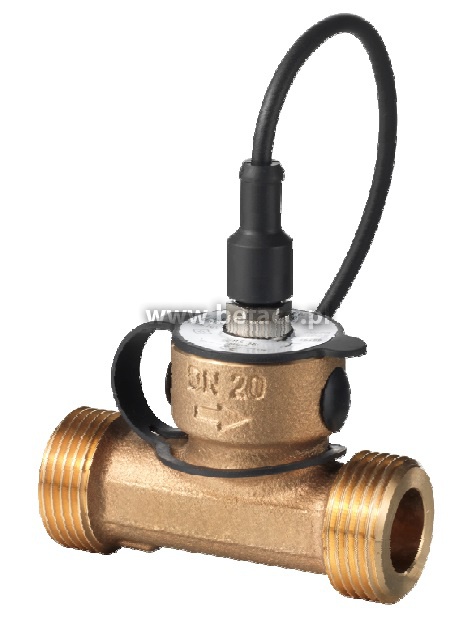

QVE3000, QVE3100 Siemens Wirowy czujnik przepływu z mosiądzu do czynników ciekłych, DN10…25
Karta PDF Wyślij zapytanie
Czujnik przepływu QVE3000, QVE3100 Siemens stosowany jest do ciągłego pomiaru przepływu lub nadzoru przepływu czynników ciekłych w instalacjach HVAC. Mierzone przez czujnik wartości mogą służyć do sterowania lub kontroli w układzie automatycznej regulacji.
Cechy
- Wirowy czujnik przepływu wykonany z odpornego mosiądzu czerwonego
- Sygnał wyjściowy: 0…10 DC V lub 4…20 mA
- Zakres przepływu: 1,8…150 l/min
- Zastosowanie w przedziale temperatury: -15…+125 °C
- Napięcie zasilania: 18…33 V DC (QVE3100..) lub 11,5…33 V DC (QVE3000..)
- Zasada pomiaru niewrażliwa na temperaturę
- Brak elementów ruchomych
- Niska strata ciśnienia
- Odporny na zanieczyszczenia
Tabela doboru typu
|
Kod modelu |
Średnica nominalna (mm) |
Przyłącza |
Korpus |
Zakres pomiarowy |
Sygnał wyjściowy |
Zasilanie |
Klasa ochrony |
|
|
QVE3000.010 |
DN 10 |
G½” |
Mosiądz czerwony |
1,8…32 [l/min] |
0,1…1,92 [m3/h] |
0…10 V DC |
11,5…33 V DC |
IP65 |
|
QVE3000.015 |
DN 15 |
G¾” |
3,5…50 [l/min] |
0,2…3,0 [m3/h] |
||||
|
QVE3000.020 |
DN 20 |
G1” |
5,0…85 [l/min] |
0,3…5,1 [m3/h] |
||||
|
QVE3000.025 |
DN 25 |
G1¼” |
9,0…150 [l/min] |
0,5…9,0 [m3/h] |
||||
|
QVE3100.010 |
DN 10 |
G½” |
1,8…32 [l/min] |
0,1…1,92 [m3/h] |
4…20 mA DC |
18…33 V DC |
||
|
QVE3100.015 |
DN 15 |
G¾” |
3,5…50 [l/min] |
0,2…3,0 [m3/h] |
||||
|
QVE3100.020 |
DN 20 |
G1” |
5,0…85 [l/min] |
0,3…5,1 [m3/h] |
||||
|
QVE3100.025 |
DN 25 |
G1¼” |
9,0…150 [l/min] |
0,5…9,0 [m3/h] |
||||
