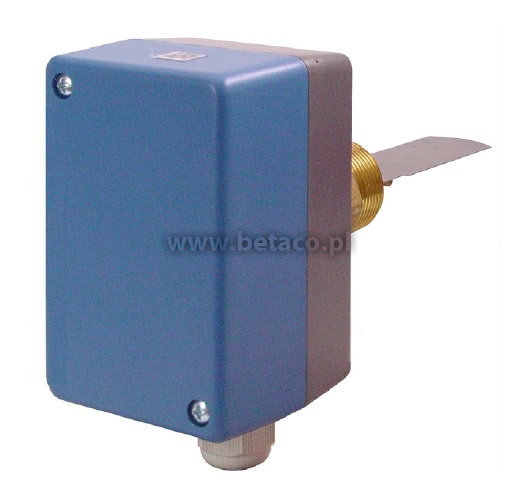

QVE1900 Siemens Detektor przepływu cieczy do instalacji rurowych DN 32…200
Karta PDF Wyślij zapytanie
Sygnalizator przepływu cieczy QVE1900 Siemens stosowany jest do nadzorowania przepływu cieczy w instalacjach HVAC, np. do stosowania ze skraplaczami, kotłami, wymiennikami ciepła itp.
Sygnalizator przystosowany jest do montażu na rurociągach o średnicy od DN32 do DN200.
Wykrywa przepływ czynnika za pomocą specjalnej łopatki umieszczonej w rurociągu. Jeżeli prędkość przepływu cieczy spadnie poniżej wartości ustawionej to łopatka spowoduje zwarcie bezpotencjałowego styku w urządzeniu. Punkt przełączania jest nastawialny.
Do montażu detektora w instalacji wymagany jest trójnik R1" zgodny z normą EN DIN 10241.
Tabela doboru typu
|
Kod modelu |
Ciśnienie nominalne |
Temperatura czynnika |
Średnica nominalna (mm) |
Styk kontaktronowy |
Klasa ochrony |
Zastępuje |
|
QVE1900 |
PN10 |
-20...+120 °C |
DN32…200 |
230 V AC / 48 V DC / 1 A |
IP65 |
QVE81.13 |
