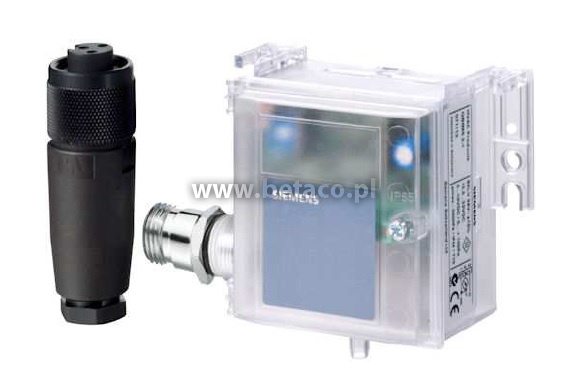

QBM4000, QBM4100 Siemens Czujnik różnicy ciśnienia do powietrza i gazów nieagresywnych, ze świadectwem kalibracji
Karta PDF Wyślij zapytanie
Czujnik różnicy ciśnienia QBM4000, QBM4100 Siemens dokonuje pomiaru różnicy ciśnienia powietrza lub nieagresywnych gazów. Urządzenia charakteryzują się wysokim stopniem dokładności i jakości pomiaru oraz świadectwem kalibracji.
Główne obszary zastosowania:
- Pomiar najmniejszych różnic ciśnienia w kanałach wentylacyjnych
- Kontrola przepływu powietrza
- Monitorowanie filtrów i sterowanie wentylatorami
- Nadzorowania ciśnienia w pomieszczeniach laboratoryjnych, produkcyjnych oraz w pomieszczeniach czystych („clean rooms”)
- Pomiar zmiennego przepływu powietrza nawiewanego i wywiewanego w instalacjach VAV
Cechy:
- Fabryczne świadectwo kalibracji
- Wysoka dokładność pomiaru
- Charakterystyka wyjściowa liniowa
- Napięcie zasilania 24 V AC / 13,5...33 V DC lub 11….33 V DC
- Sygnał wyjściowy 0...10 V DC lub 4…20 mA
- Szybki i wygodny montaż dzięki wspornikom mocującym wykonanym w obudowie
- Sygnał pomiarowy kalibrowany i kompensowany temperaturowo
- Bezobsługowe dzięki doskonałej stabilności długoterminowej
- Dostarczany z przewodem podłączeniowym z tworzywa sztucznego
- Bardzo krótki czas reakcji

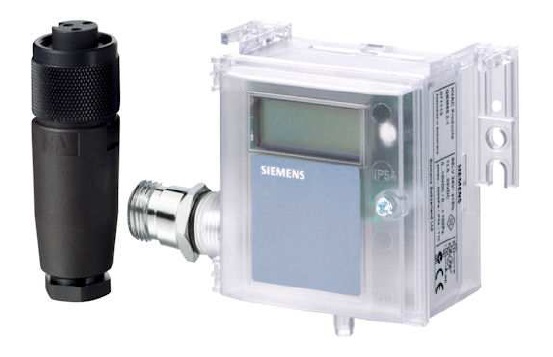

- Opcjonalny wyświetlacz LCD do wskazań pomiaru
Tabela doboru typu
|
Kod modelu |
Zakres pomiarowy |
Sygnały wyjściowy |
Napięcie zasilania |
Klasa ochrony |
Wyświetlacz LCD |
Świadectwo kalibracji |
Zastępuje model |
|
QBM4000-1 |
0 ... 100 Pa |
0...10 V DC |
24 V AC / 13,5...33 V DC lub 11….33 V DC |
IP54 |
- |
Tak |
QBM65-1/C |
|
QBM4000-3 |
0 ... 300 Pa |
QBM65-3/C |
|||||
|
QBM4000-10 |
0 ... 1000 Pa |
QBM65-5/C |
|||||
|
QBM4000-25 |
0 ... 2500 Pa |
QBM65-10/C |
|||||
|
QBM4100-1U |
– 50 ... + 50 Pa |
4...20 mA |
QBM75-1U/C |
||||
|
QBM4100-1D |
0 ... 100 Pa |
Tak |
QBM75.1-1/C |
Akcesoria i wyposażenie dodatkowe
|
Kod modelu |
Opis |
|
AQB2000 |
Obejma mocująca do montażu czujników QBM.. na izolowanych kanałach |
|
AQB21.2 |
Obejma mocująca do montażu czujników QBM.. na szynie montażowej |
|
FK-PZ1 |
Króćce przyłączeniowe (2 szt.) do montażu QBM.. na kanale, nastawne |
|
FK-PZ2 |
Króćce przyłączeniowe (2 szt.) do montażu QBM.. na kanale, nastawne (dokładne) |
|
FK-PZ3 |
Króćce przyłączeniowe (2 szt.) do montażu QBM.. na kanale, nienastawne |
