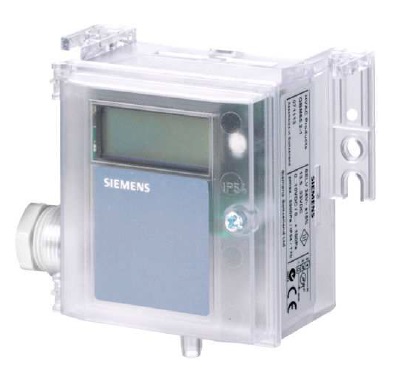

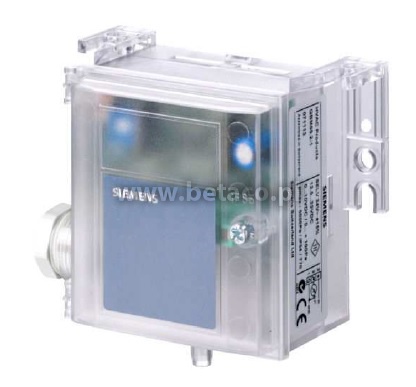

QBM3020 Siemens Czujnik różnicy ciśnienia do powietrza i gazów nieagresywnych
Karta PDF Wyślij zapytanie
Czujnik różnicy ciśnienia QBM3020 Siemens dokonuje pomiaru różnicy nad- i podciśnienia powietrza lub nieagresywnych gazów spełniając wymagania dotyczące wysokiego stopnia dokładności i jakość pomiaru. Dzięki możliwości przestawienia sygnału wyjściowego na charakterystykę pierwiastkową czujnik może być też stosowany do pomiaru natężenia przepływu na podstawie różnicy ciśnienia.
Zastosowanie:
- Pomiar najmniejszych różnic ciśnienia w kanałach wentylacyjnych i klimatyzacyjnych
- Kontrola przepływu powietrza
- Monitorowanie filtrów i sterowanie wentylatorami
- Nadzorowania ciśnienia w pomieszczeniach laboratoryjnych, produkcyjnych oraz w pomieszczeniach czystych („clean rooms”)
- Do pomiaru zmiennego przepływu powietrza nawiewanego i wywiewanego w instalacjach VAV
Cechy
- Wysoka dokładność pomiaru
- Nastawiana charakterystyka wyjściowa (liniowa lub pierwiastkowa)
- Napięcie zasilania:
- QBM3020 - 24 V AC lub 13,5...33 V DC
- QBM3120 - 8...33 V DC
- Sygnał wyjściowy:
- QBM3020 - 0...10 V DC
- QBM3120 - 4...20 mA
- Korekcja punktu zerowego
- Prosty i szybki montaż dzięki wspornikom mocującym wykonanym w obudowie
- Bezobsługowe dzięki doskonałej stabilności długoterminowej
- Sygnał pomiarowy kalibrowany i kompensowany temperaturowo
- Dostarczany z przewodem podłączeniowym z tworzywa sztucznego
- Bardzo krótki czas reakcji
- Opcjonalny wyświetlacz LCD, wyświetlane wartości w Pa
Tabela doboru typu
|
Kod modelu |
Zakres pomiarowy standardowy |
Wartość końcowa nastawiana |
Sygnały wyjściowy |
Napięcie zasilania |
Klasa ochrony |
Wyświetlacz LCD |
Uwagi |
|
QBM3020-1U |
-50... +50 Pa |
±(30... 50) Pa |
0…10 V DC |
24 V AC / 13,5...33 V DC |
IP54 |
Bez wyświetlacza |
zastępuje QBM65-1U |
|
QBM3020-1 |
0...100 Pa |
50... 100 Pa |
zastępuje QBM65-1/QBM65.2-1 |
||||
|
QBM3020-3 |
0...300 Pa |
100... 300 Pa |
zastępuje QBM65-3/QBM65.2-3 |
||||
|
QBM3020-5 |
0...500 Pa |
300... 500 Pa |
zastępuje QBM65-5/QBM65.2-5 |
||||
|
QBM3020-10 |
0...1000 Pa |
500... 1000 Pa |
zastępuje QBM65-10/QBM65.2-10 |
||||
|
QBM3020-25 |
0...2500 Pa |
1600... 2500 Pa |
zastępuje QBM65-25/QBM65.2-25 |
||||
|
QBM3020-1D |
0...100 Pa |
50... 100 Pa |
Tak, skala w Pa |
zastępuje QBM65.1-1 |
|||
|
QBM3020-3D |
0...300 Pa |
100... 300 Pa |
zastępuje QBM65.1-3 |
||||
|
QBM3020-5D |
0...500 Pa |
300... 500 Pa |
zastępuje QBM65.1-5 |
||||
|
QBM3020-10D |
0...1000 Pa |
500... 1000 Pa |
zastępuje QBM65.1-10 |
||||
|
QBM3020-25D |
0...2500 Pa |
1600... 2500 Pa |
zastępuje QBM65.1-25 |
||||
|
QBM3120-1U |
-50... +50 Pa |
±(30... 50) Pa |
4…20 mA |
8...33 V DC |
Bez wyświetlacza |
- |
|
|
QBM3120-1 |
0...100 Pa |
50... 100 Pa |
|||||
|
QBM3120-3 |
0...300 Pa |
100... 300 Pa |
|||||
|
QBM3120-5 |
0...500 Pa |
300... 500 Pa |
|||||
|
QBM3120-10 |
0...1000 Pa |
500... 1000 Pa |
|||||
|
QBM3120-25 |
0...2500 Pa |
1600... 2500 Pa |
|||||
|
QBM3120-1D |
0...100 Pa |
50... 100 Pa |
Tak, skala w Pa |
||||
|
QBM3120-3D |
0...300 Pa |
100... 300 Pa |
|||||
|
QBM3120-5D |
0...500 Pa |
300... 500 Pa |
|||||
|
QBM3120-10D |
0...1000 Pa |
500... 1000 Pa |
|||||
|
QBM3120-25D |
0...2500 Pa |
1600... 2500 Pa |
Akcesoria i wyposażenie dodatkowe
|
Kod modelu |
Opis |
|
AQB2000 |
Obejma mocująca do montażu czujników QBM.. na izolowanych kanałach |
|
AQB21.2 |
Obejma mocująca do montażu czujników QBM.. na szynie montażowej |
|
FK-PZ1 |
Króćce przyłączeniowe (2 szt.) do montażu QBM.. na kanale, nastawne |
|
FK-PZ2 |
Króćce przyłączeniowe (2 szt.) do montażu QBM.. na kanale, nastawne (dokładne) |
|
FK-PZ3 |
Króćce przyłączeniowe (2 szt.) do montażu QBM.. na kanale, nienastawne |
