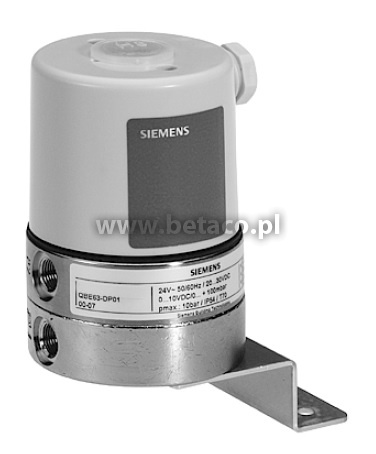

QBE63 Siemens Czujniki różnicy ciśnienia do neutralnych i lekko korozyjnych cieczy i gazów
Karta PDF Wyślij zapytanie
Producent:
Siemens
Czujniki różnicy ciśnienia QBE63-DP Siemens służą do ciągłego monitorowania poziomu lub przepływu czynnika, pomiaru dodatnich i ujemnych ciśnień oraz różnic ciśnienia czynników ciekłych i gazowych i mają zastosowania w instalacjach HVAC.
Mierzone ciśnienie oddziaływuje na układ pomiarowy składający się z membrany, magnesu trwałego i przetwornika Halla. Wynik pomiaru zamieniany jest elektronicznie na liniowy sygnał wyjściowy 0...10 V DC.
Cechy:
- Przetwornik pomiarowy wykorzystujący zjawisko Halla
- Wysoka odporność na dodatnie ciśnienia
- Trwała konstrukcja i wysoka niezawodność działania
- Do neutralnych i lekko korozyjnych cieczy i gazów
- Napięcie zasilania 24 V AC lub 20...30 V DC
- Sygnał wyjściowy 0...10 V DC
- Przyłącze z gwintem wewnętrznym G1/8"
Tabela doboru typu
|
Kod modelu |
Zakres ciśnienia |
Sygnał wyjściowy |
Napięcie zasilania |
Ciśnienie nominalne |
Klasa ochrony |
|
|
QBE63-DP01 |
0 ... 100 mbar |
0 ... 10 kPa |
0..10 V |
24 V AC lub 20...30 V DC |
PN40 |
IP65 |
|
QBE63-DP02 |
0 ... 200 mbar |
0 ... 20 kPa |
||||
|
QBE63-DP05 |
0 ... 500 mbar |
0 ... 50 kPa |
||||
|
QBE63-DP1 |
0 ... 1 bar |
0 ... 100 kPa |
||||
