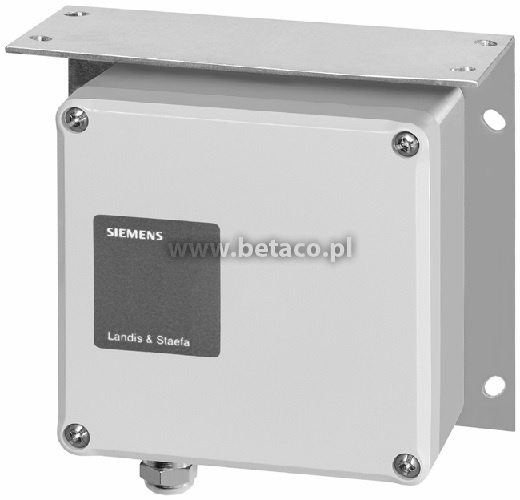

QBE61.3 Siemens Czujniki różnicy ciśnienia do neutralnych i lekko korozyjnych cieczy i gazów
Karta PDF Wyślij zapytanie
Producent:
Siemens
Czujniki różnicy ciśnienia QBE61.3 Siemens stosowane do pomiaru różnicy ciśnienia w instalacjach ogrzewania, wentylacji i klimatyzacji.
Rodzaje czynników:
- Neutralne lub lekko agresywne gazy
- Neutralne lub lekko agresywne ciecze: woda grzewcza lub chłodnicza
Czujnik różnicy ciśnienia wykorzystuje ceramiczny układ pomiarowy. Pomiar ciśnienia dokonywany jest przez bezpośredni kontakt z czynnikiem. Sygnał ciśnienia przetwarzany jest elektronicznie na sygnał liniowy 0...10 V DC i jest proporcjonalny do zakresu pomiarowego.
Cechy:
- Napięcie zasilania 24 V AC lub 18...33 V DC
- Sygnał wyjściowy DC 0...10 V
- Przyłącze z gwintem zewnętrznym G ½"
- 3 typy czujnika o łącznym zakresie pomiarowym 0…10 bar
- Ceramiczny układ pomiarowy
- Wysoki poziom zabezpieczenia przed przeciążeniem
Tabela doboru typu
|
Kod modelu |
Zakres ciśnienia |
Sygnał wyjściowy |
Ciśnienie nominalne |
Maks. przeciążenie jednostronne [bar] |
Klasa ochrony |
|
QBE61.3-DP2 |
0..2 bar |
0…10 V |
PN40 |
±12 |
IP54 |
|
QBE61.3-DP5 |
0..5 bar |
±20 |
|||
|
QBE61.3-DP10 |
0..10 bar |
±20 |
