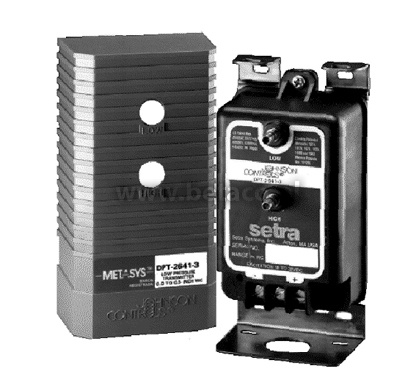

DPT2640 / DPT2641 Johnson Controls Przetworniki różnicy ciśnień
Karta PDF Wyślij zapytanie
Przetwornik różnicy ciśnień DPT-2640 i 2641 przetwarzają mierzone ciśnienie różnicowe lub ciśnienie statyczne powietrza na proporcjonalny sygnał analogowy. Dostępne są modele z napięciowym lub prądowym sygnałem wyjściowym zarówno dla zakresów ciśnienia jednokierunkowego, jak i dwukierunkowego.
Cechy
- Medium: powietrze i gazy nieagresywne
- Uchwyt mocujący z możliwością zamocowania bezpośrednio na kanale
- Zintegrowany regulator napięcia
- Fabrycznie skalibrowane, umożliwiają przestawienie zera i wzmocnienie
- Sygnał wyjściowy 0…5 V DC lub 4…20 mA
- Dokładność: ±1% pełnego wzmocnienia
Tabela doboru typu
|
Kod modelu |
Zakres sygnału wejściowego |
Sygnał |
Napięcie |
|
DPT2640-0R1D |
0...0,1 |
0…5 V DC |
12...28 V DC |
|
DPT2640-R25D |
0...0,25 |
||
|
DPT2640-0R5D |
0...0,5 |
||
|
DPT2640-001D |
0...1 |
||
|
DPT2640-2R5D |
0...2,5 |
||
|
DPT2640-005D |
0...5 |
||
|
DPT2640-010D |
0...10 |
||
|
DPT2640-025D |
0...25 |
||
|
DPT2640-0R1B |
-0,1...0,1 |
||
|
DPT2640-R25B |
-0,25...0,25 |
||
|
DPT2640-0R5B |
-0,5...0,5 |
||
|
DPT2640-001B |
-1...1 |
||
|
DPT2640-2R5B |
-2,5...2,5 |
||
|
DPT2640-005B |
-5...5 |
||
|
DPT2641-0R1D |
0...0,1 |
4…20 mA |
15 V DC |
|
DPT2641-R25D |
0...0,25 |
||
|
DPT2641-0R5D |
0...0,5 |
||
|
DPT2641-001D |
0...1 |
||
|
DPT2641-2R5D |
0...2,5 |
||
|
DPT2641-005D |
0...5 |
||
|
DPT2641-010D |
0...10 |
||
|
DPT2641-025D |
0...25 |
||
|
DPT2641-0R1B |
-0,1...0,1 |
||
|
DPT2641-R25B |
-0,25...0,25 |
||
|
DPT2641-0R5B |
-0,5...0,5 |
||
|
DPT2641-001B |
-1...1 |
||
|
DPT2641-2R5B |
-2,5...2,5 |
||
|
DPT2641-005B |
-5...5 |
