DTPL HK Instruments Elektroniczne przetworniki różnicy ciśnienia cieczy
Karta PDF Wyślij zapytanie
Producent:

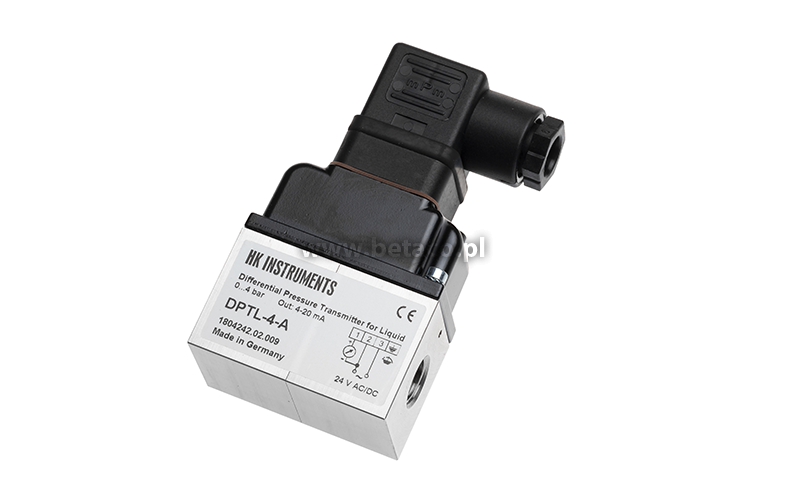

Przetworniki różnicy ciśnienia serii DPTL HK Instruments przeznaczone są jest do pomiaru różnicy ciśnień cieczy oraz gazów nieagresywnych w instalacjach HVAC i chłodniczych. W zależności od modelu, generują analogowy sygnał wyjściowy 0…10 V lub 4...20 mA wprost proporcjonalny do mierzonej wartości różnicy ciśnienia.
Cechy
- Media: ciecz, czynniki chłodnicze, gazy nieagresywne
- Zakres pomiarowy: 0...1 bar, 0...2,5 bar, 0...4 bar, 0...6 bar
- Sygnał wyjściowy: analogowy, napięciowy 0...10 V lub 4...20 mA
- Napięcie zasilania:
- 0...10 V - 15..24 V DC / 24 V AC (±10 %)
- 4...20 mA - 15..24 V DC
- Podłączenie ciśnieniowe: gwint wewnętrzny G1/4”
- Podłączenie elektryczne: wtyczka kątowa DIN 43650 Budowa A
- Temperatura otoczenia: -10 ... 50 °C
- Temperatura medium: -10 ... 80 °C
- Klasa ochrony IP65
Tabela doboru tupu
|
Kod modelu |
Zakres |
Sygnał |
Napięcie |
Podłączenie |
Podłączenie |
|
DPTL-1-V |
0…1 bar |
0…10 V |
15…24 V DC |
G1/4” |
Złącze DIN |
|
DPTL-2,5-V |
0…2,5 bar |
||||
|
DPTL-4-V |
0…4 bar |
||||
|
DPTL-6-V |
0…6 bar |
||||
|
DPTL-1-A |
0…1 bar |
4…20 mA |
15…24 V DC |
||
|
DPTL-2,5-A |
0…2,5 bar |
||||
|
DPTL-4-A |
0…4 bar |
||||
|
DPTL-6-A |
0…6 bar |
