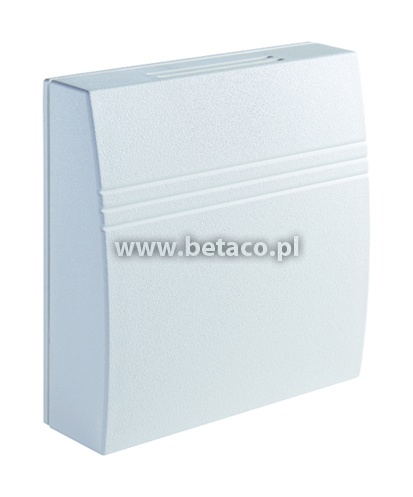

WRF04 Thermokon Pomieszczeniowe czujniki i przetworniki temperatury
Karta PDF Wyślij zapytanie
Pomieszczeniowe czujniki i przetworniki temperatury serii WRF04 wytwarzają sygnał aktywny lub pasywny, który jest proporcjonalny do temperatury w zastosowaniach grzewczych, wentylacyjnych lub klimatyzacyjnych. Przetworniki (aktywne) generują sygnał w standardzie 0…10 V lub 0…20 mA, czujniki (pasywne) sygnał oporowy wprost proporcjonalny do mierzonej temperatury. Seria WRF04 zaprojektowana jest, jako źródło sygnału wejściowego dla regulatorów akceptujących standardowe sygnały wejściowe generowane przez te czujniki.
Cechy
- Wykonanie pomieszczeniowe
- Aktywne przetworniki 0...10 V DC lub 4...20 mA
- Czujniki pasywne (rezystancyjne)
- Napięcie zasilania 15…24 VDC / 24 VAC
- Klasa ochrony IP30
Tabela doboru typu
|
Kod modelu |
Sygnał wyjściowy |
Zakres pomiarowy |
Rodzaj czujnika |
Klasa ochrony |
|
WRF04 TRA 1 |
4...20 mA |
-50…50°C |
Pomieszczeniowy |
IP30 |
|
WRF04 TRA 3 |
0…50°C |
|||
|
WRF04 TRV 1 |
0...10 V |
-50…50°C |
||
|
WRF04 TRV 3 |
0…50°C |
|||
|
WRF04 PT100 |
Pt100 |
- |
||
|
WRF04 PT1000 |
Pt1000 |
|||
|
WRF04 Ni1000 |
Ni1000 |
|||
|
WRF04 NTC10k |
NTC K10 |
