AKF10 Thermokon Kanałowe czujniki i przetworniki temperatury
Karta PDF Wyślij zapytanie

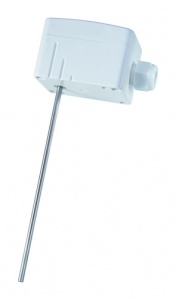

Elektroniczne czujniki i przetworniki temperatury AKF10 wytwarzają sygnał aktywny lub pasywny, proporcjonalny do temperatury powietrza lub wody w zastosowaniach grzewczych, wentylacyjnych i klimatyzacyjnych. Przetworniki (aktywne) generują sygnał w standardzie 0/10 V lub 4...20 mA, czujniki (pasywne) sygnał oporowy wprost proporcjonalny do mierzonej temperatury. Seria AKF10 została zaprojektowana jako źródło sygnału wejściowego dla regulatorów akceptujących standardowe sygnały wejściowe generowane przez te czujniki.
W zależności od zastosowania, czujnik może być zamontowany:
- bezpośrednio na kanale wentylacyjnym
- w kanale wentylacyjnym za pomocą kołnierza montażowego
- w rurze z cieczą, z wykorzystaniem tuleji zanurzeniowej
Cechy
- Wykonanie kanałowe
- Aktywne przetworniki 0...10 V DC lub 4...20 mA
- Czujniki pasywne (rezystancyjne)
- Tuleja dla zastosowań zanurzeniowych
- Napięcie zasilania 15…24 VDC / 24 VAC
- Klasa ochrony IP65
Czujniki serii AKF zostały wycofane z oferty producenta i zastąpione nową serią AKF10+.
Kanałowe, pasywne czujniki temperatury
|
Kod modelu |
Typ czujnika |
Długość sondy |
Sygnał wyjściowy |
Temperatura maksymalna |
Średnica sondy |
|
AKF1006207 Ni1000 |
Kanałowy |
62 mm |
Ni1000 |
160°C |
7 mm |
|
AKF1006207 NTC10k |
NTC10k |
150°C |
|||
|
AKF1006207 NTC20k |
NTC20k |
150°C |
|||
|
AKF1006207 NTC1,8k |
NTC1,8k |
150°C |
|||
|
AKF1006207 PT100 |
PT100 |
160°C |
|||
|
AKF1006207 PT1000 |
PT1000 |
160°C |
|||
|
AKF1006207 Ni1000TK5000 |
Ni1000TK5000 |
160°C |
|||
|
AKF1013507 Ni1000 |
Kanałowy |
135 mm |
Ni1000 |
160°C |
7 mm |
|
AKF1013507 NTC10k |
NTC10k |
150°C |
|||
|
AKF1013507 NTC20k |
NTC20k |
150°C |
|||
|
AKF1013507 NTC1,8k |
NTC1,8k |
150°C |
|||
|
AKF1013507 PT100 |
PT100 |
160°C |
|||
|
AKF1013507 PT1000 |
PT1000 |
160°C |
|||
|
AKF1013507 Ni1000TK5000 |
Ni1000TK5000 |
160°C |
|||
|
AKF1019207 Ni1000 |
Kanałowy |
192 mm |
Ni1000 |
160°C |
7 mm |
|
AKF1019207 NTC10k |
NTC10k |
150°C |
|||
|
AKF1019207 NTC20k |
NTC20k |
150°C |
|||
|
AKF1019207 NTC1,8k |
NTC1,8k |
150°C |
|||
|
AKF1019207 PT100 |
PT100 |
160°C |
|||
|
AKF1019207 PT1000 |
PT1000 |
160°C |
|||
|
AKF1019207 Ni1000TK5000 |
Ni1000TK5000 |
160°C |
|||
|
AKF1032007 Ni1000 |
Kanałowy |
320 mm |
Ni1000 |
160°C |
7 mm |
|
AKF1032007 NTC10k |
NTC10k |
150°C |
|||
|
AKF1032007 NTC20k |
NTC20k |
150°C |
|||
|
AKF1032007 NTC1,8k |
NTC1,8k |
150°C |
|||
|
AKF1032007 PT100 |
PT100 |
160°C |
|||
|
AKF1032007 PT1000 |
PT1000 |
160°C |
|||
|
AKF1032007 Ni1000TK5000 |
Ni1000TK5000 |
160°C |
Kanałowe, aktywne przetworniki temperatury
|
Kod modelu |
Typ czujnika |
Długość sondy |
Sygnał wyjściowy |
Zakres pomiarowy |
Średnica sondy |
|
AKF1006207 TRA MultiRange |
Kanałowy |
62 mm |
4...20mA |
Wielozakresowy |
7 mm |
|
AKF1006207 TRA1 |
-50°C...+50°C |
||||
|
AKF1006207 TRA2 |
-10°C...+120°C |
||||
|
AKF1006207 TRA3 |
0°C...+50°C |
||||
|
AKF1006207 TRA4 |
0°C...+160°C |
||||
|
AKF1006207 TRA5 |
0°C...+260°C |
||||
|
AKF1006207 TRA8 |
-15°C...+35°C |
||||
|
AKF1006207 TRV MultiRange |
0...10V |
Wielozakresowy |
7 mm |
||
|
AKF1006207 TRV1 |
-50°C...+50°C |
||||
|
AKF1006207 TRV2 |
-10°C...+120°C |
||||
|
AKF1006207 TRV3 |
0°C...+50°C |
||||
|
AKF1006207 TRV4 |
0°C...+160°C |
||||
|
AKF1006207 TRV5 |
0°C...+260°C |
||||
|
AKF1006207 TRV8 |
-15°C...+35°C |
||||
|
AKF1013507 TRA MultiRange |
Kanałowy |
135 mm |
4...20mA |
Wielozakresowy |
7 mm |
|
AKF1013507 TRA1 |
-50°C...+50°C |
||||
|
AKF1013507 TRA2 |
-10°C...+120°C |
||||
|
AKF1013507 TRA3 |
0°C...+50°C |
||||
|
AKF1013507 TRA4 |
0°C...+160°C |
||||
|
AKF1013507 TRA5 |
0°C...+260°C |
||||
|
AKF1013507 TRA8 |
-15°C...+35°C |
||||
|
AKF1013507 TRV MultiRange |
0...10V |
Wielozakresowy |
7 mm |
||
|
AKF1013507 TRV1 |
-50°C...+50°C |
||||
|
AKF1013507 TRV2 |
-10°C...+120°C |
||||
|
AKF1013507 TRV3 |
0°C...+50°C |
||||
|
AKF1013507 TRV4 |
0°C...+160°C |
||||
|
AKF1013507 TRV5 |
0°C...+260°C |
||||
|
AKF1013507 TRV8 |
-15°C...+35°C |
||||
|
AKF1019207 TRA MultiRange |
Kanałowy |
192 mm |
4...20mA |
Wielozakresowy |
7 mm |
|
AKF1019207 TRA1 |
-50°C...+50°C |
||||
|
AKF1019207 TRA2 |
-10°C...+120°C |
||||
|
AKF1019207 TRA3 |
0°C...+50°C |
||||
|
AKF1019207 TRA4 |
0°C...+160°C |
||||
|
AKF1019207 TRA5 |
0°C...+260°C |
||||
|
AKF1019207 TRA8 |
-15°C...+35°C |
||||
|
AKF1019207 TRV MultiRange |
0...10V |
Wielozakresowy |
7 mm |
||
|
AKF1019207 TRV1 |
-50°C...+50°C |
||||
|
AKF1019207 TRV2 |
-10°C...+120°C |
||||
|
AKF1019207 TRV3 |
0°C...+50°C |
||||
|
AKF1019207 TRV4 |
0°C...+160°C |
||||
|
AKF1019207 TRV5 |
0°C...+260°C |
||||
|
AKF1019207 TRV8 |
-15°C...+35°C |
||||
|
AKF1032007 TRA MultiRange |
Kanałowy |
320 mm |
4...20mA |
Wielozakresowy |
7 mm |
|
AKF1032007 TRA1 |
-50°C...+50°C |
||||
|
AKF1032007 TRA2 |
-10°C...+120°C |
||||
|
AKF1032007 TRA3 |
0°C...+50°C |
||||
|
AKF1032007 TRA4 |
0°C...+160°C |
||||
|
AKF1032007 TRA5 |
0°C...+260°C |
||||
|
AKF1032007 TRA8 |
-15°C...+35°C |
||||
|
AKF1032007 TRV MultiRange |
0...10V |
Wielozakresowy |
7 mm |
||
|
AKF1032007 TRV1 |
-50°C...+50°C |
||||
|
AKF1032007 TRV2 |
-10°C...+120°C |
||||
|
AKF1032007 TRV3 |
0°C...+50°C |
||||
|
AKF1032007 TRV4 |
0°C...+160°C |
||||
|
AKF1032007 TRV5 |
0°C...+260°C |
||||
|
AKF1032007 TRV8 |
-15°C...+35°C |

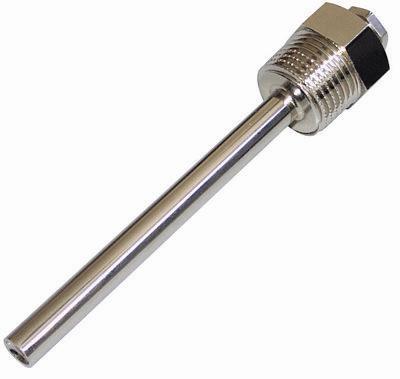

Tuleje zanurzeniowe
|
Kod modelu |
Materiał |
Wymiary w mm |
Typ czujnika |
|
THMS50 |
Brąz niklowany |
10 x50 x1 |
AKF1006207 |
|
THMS120 |
10 x120 x1 |
AKF1013507 |
|
|
THMS185 |
10 x185 x1 |
AKF1019207 |
|
|
HMS300 |
10 x 300 x1 |
AKF1032007 |
|
|
THVA50 |
Stal nierdzewna |
10 x 50 x 1 |
AKF1006207 |
|
THVA120 |
10 x 120 x 1 |
AKF1013507 |
|
|
THVA185 |
10 x185 x 1 |
AKF1019207 |
|
|
THVA300 |
10 x 300 x 1 |
AKF1032007 |

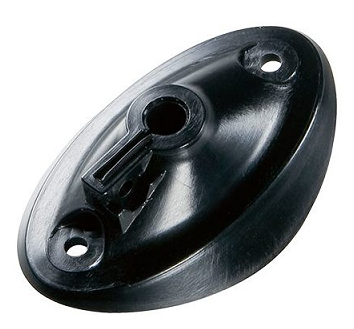

Kołnierz montażowy
|
Kod modelu |
Materiał |
Średnica czujnika |
|
MF7 |
Elastyczne tworzywo sztuczne |
Ø4, Ø6m i Ø7mm |
