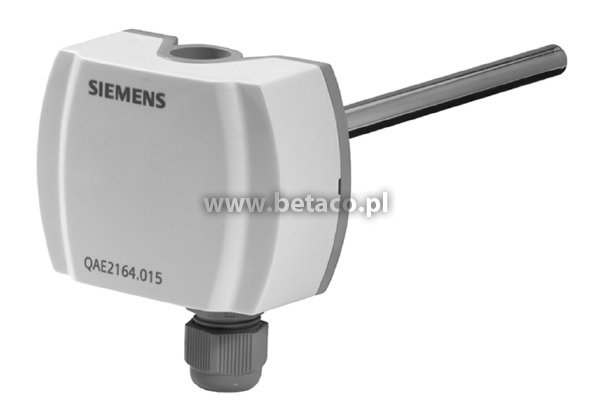

QAE2164, QAE2174 Siemens Aktywne, zanurzeniowe czujniki do pomiaru temperatury wody w rurociągach i zasobnikach
Karta PDF Wyślij zapytanie
Producent:
Siemens
Aktywne, zanurzeniowe czujniki temperatury QAE2164, QAE2174 Siemens przeznaczone są do stosowania w instalacjach HVAC.
Podstawowe funkcje:
- Regulacja lub ograniczanie temperatury zasilania
- Ograniczanie temperatury powrotu
- Regulacja temperatury ciepłej wody użytkowej
Czujnik dokonuje pomiaru temperatury czynnika za pomocą elementu pomiarowego, którego rezystancja zmienia się w funkcji temperatury. Zmiana rezystancji przetwarzana jest na sygnał wyjściowy 0...10 V DC lub 4...20 mA, zależnie od typu czujnika.
Sygnał wyjściowy odpowiada wybranemu zakresowi temperatury i podłączany jest do odpowiedniego wejścia regulatora.
Tabela doboru typu
|
Kod modelu |
Typ czujnika |
Sygnał wyjściowy |
Zakres pomiarowy |
Długość zanurzenia |
Osłona |
Klasa ochrony |
|
QAE2164.010 |
Zanurzeniowy |
0..10 V |
-10..+120 °C |
100 mm |
bez osłony |
IP54 |
|
QAE2164.015 |
150 mm |
|||||
|
QAE2174.010 |
4..20 mA |
100 mm |
||||
|
QAE2174.015 |
150 mm |
