TS-9100 Johnson Controls Czujniki i przetworniki temperatury
Karta PDF Wyślij zapytanie

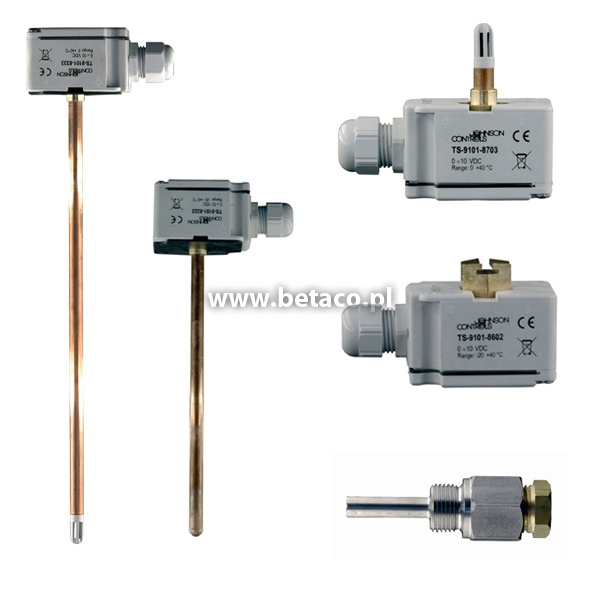

Elektroniczne czujniki i przetworniki temperatury serii TS-9100 wytwarzają sygnał aktywny lub pasywny, który jest proporcjonalny do temperatury powietrza albo wody w zastosowaniach grzewczych, wentylacyjnych lub klimatyzacyjnych.
Przetworniki (aktywne) generują sygnał w standardzie 0/10 V, czujniki (pasywne) sygnał oporowy NTC (K2 albo K10), PT 100 lub PT 1000 wprost proporcjonalny do mierzonej temperatury.
Seria TS-9100 zaprojektowana jest, jako źródło sygnału wejściowego dla regulatorów cyfrowych rodziny 9100, Facility Explorer, ale mogą być użyte z dowolnymi regulatorami akceptującymi standardy sygnałów wejściowych przez te czujniki generowanych.
Cechy
- Szeroki asortyment obudów i wyjść sygnałowych
- Wykonanie kablowe, przylgowe, sufitowe, zanurzeniowe, zewnętrzne i szybko reagujące kanałowe
- Aktywne przetworniki 0...10 V DC
- Czujniki pasywne (rezystancyjne) NTC K2, NTC K10, Pt100, Pt1000
- Dla zastosowań zanurzeniowych można montować pochwę przed zamontowaniem czujnika
- Zasilanie 15 V DC (ze sterowników)
- Klasa ochrony IP54
Tabela doboru typu
|
Kod modelu |
Sygnał wyjściowy |
Zakres pomiarowy |
Rodzaj czujnika |
Długość elementu pomiarowego |
|
|
TS-9101-8101 |
0/10 V |
-40...50°C |
Zdalny |
- |
|
|
TS-9101-8103 |
0...40°C |
||||
|
TS-9101-8104 |
0...100°C |
||||
|
TS-9101-8212 |
-20...40°C |
Prętowy |
160 mm |
||
|
TS-9101-8213 |
0...40°C |
||||
|
TS-9101-8214 |
0...100°C |
||||
|
TS-9101-8222 |
-20...40°C |
200 mm |
|||
|
TS-9101-8223 |
0...40°C |
||||
|
TS-9101-8224 |
0...100°C |
||||
|
TS-9101-8225 |
0...150°C |
||||
|
TS-9101-8226 |
20...120°C |
||||
|
TS-9101-8227 |
50...150°C |
||||
|
TS-9101-8232 |
-20...40°C |
300 mm |
|||
|
TS-9101-8233 |
0...40°C |
||||
|
TS-9101-8234 |
0...100°C |
||||
|
TS-9101-8235 |
0...150°C |
||||
|
TS-9101-8252 |
-20...40°C |
500 mm |
|||
|
TS-9101-8253 |
0...40°C |
||||
|
TS-9101-8254 |
0...100°C |
||||
|
TS-9101-8322 |
-20...40°C |
Prętowy szybki |
200 mm |
||
|
TS-9101-8323 |
0...40°C |
||||
|
TS-9101-8324 |
0...100°C |
||||
|
TS-9101-8333 |
0...40°C |
300 mm |
|||
|
TS-9101-8353 |
0...40°C |
500 mm |
|||
|
TS-9101-8401 |
-40…50°C |
Zewnętrzny |
- |
||
|
TS-9101-8402 |
-20…40°C |
||||
|
TS-9101-8604 |
0...100°C |
Przylgowy |
|||
|
TS-9101-8703 |
0…40°C |
Sufitowy |
|||
|
TE-9100-8501 |
NTC K2 |
-20...40°C |
Kablowy |
- |
|
|
TS-9103-8210 |
0…40°C |
Prętowy |
160 mm |
||
|
TS-9103-8220 |
200 mm |
||||
|
TS-9103-8230 |
300 mm |
||||
|
TS-9103-8250 |
500 mm |
||||
|
TS-9103-8310 |
Prętowy szybki |
160 mm |
|||
|
TS-9103-8320 |
200 mm |
||||
|
TS-9103-8330 |
300 mm |
||||
|
TS-9103-8350 |
500 mm |
||||
|
TS-9103-8400 |
Zewnętrzny |
- |
|||
|
TS-9103-8600 |
Przylgowy |
- |
|||
|
TS-9103-8700 |
Sufitowy |
- |
|||
|
TE-9100-8502 |
NTC K10 |
-20...40°C |
Kablowy |
- |
|
|
TS-9104-8210 |
0...120°C |
Prętowy |
160 mm |
||
|
TS-9104-8220 |
200 mm |
||||
|
TS-9104-8230 |
300 mm |
||||
|
TS-9104-8250 |
500 mm |
||||
|
TS-9104-8310 |
Prętowy szybki |
160 mm |
|||
|
TS-9104-8320 |
200 mm |
||||
|
TS-9104-8330 |
300 mm |
||||
|
TS-9104-8350 |
500 mm |
||||
|
TS-9104-8600 |
Przylgowy |
- |
|||
|
TS-9105-8220 |
Pt 100 |
-20...150°C |
Kanałowy |
200 mm |
|
|
TS-9105-8230 |
300 mm |
||||
|
TS-9105-8250 |
500 mm |
||||
|
TS-9105-8400 |
-40...50°C |
Na zewnątrz |
- |
||
|
TS-9105-8600 |
-20...100°C |
Taśmowy |
- |
||
|
TS-9105-8700 |
0...40°C |
Sufitowy |
- |
||
|
TS-9106-8210 |
Pt 1000 |
-20...150°C |
Prętowy |
160 mm |
|
|
TS-9106-8220 |
200 mm |
||||
|
TS-9106-8230 |
300 mm |
||||
|
TS-9106-8250 |
500 mm |
||||
|
TS-9106-8310 |
Prętowy szybki |
160 mm |
|||
|
TS-9106-8320 |
200 mm |
||||
|
TS-9106-8330 |
300 mm |
||||
|
TS-9106-8350 |
500 mm |
||||
|
TS-9106-8400 |
-40...50°C |
Zewnętrzny |
- |
||
|
TS-9106-8600 |
-20...100°C |
Przylgowy |
- |
||
|
TS-9106-8700 |
0...40°C |
Sufitowy |
- |
||
|
Akcesoria i wyposażenie dodatkowe |
|||||
|
Kod modelu |
Opis |
Materiał |
Długość elementu pomiarowego |
Średnica tulei |
|
|
TS-9100-8905 |
Tuleja |
Miedź |
50 mm |
6 mm |
|
|
TS-9100-8915 |
Stal nierdzewna |
||||
|
TS-9100-8901 |
Miedź |
120 mm |
9 mm |
||
|
TS-9100-8911 |
Stal nierdzewna |
||||
|
TS-9100-8907 |
Miedź |
150 mm |
|||
|
TS-9100-8917 |
Stal nierdzewna |
||||
|
TS-9100-8902 |
Miedź |
200 mm |
|||
|
TS-9100-8912 |
Stal nierdzewna |
||||
|
TS-9100-8903 |
Miedź |
260 mm |
|||
|
TS-9100-8913 |
Stal nierdzewna |
||||
|
TS-9100-8950 |
Kołnierz kanałowy |
Stal nierdzewna + mosiądz |
- |
- |
|
