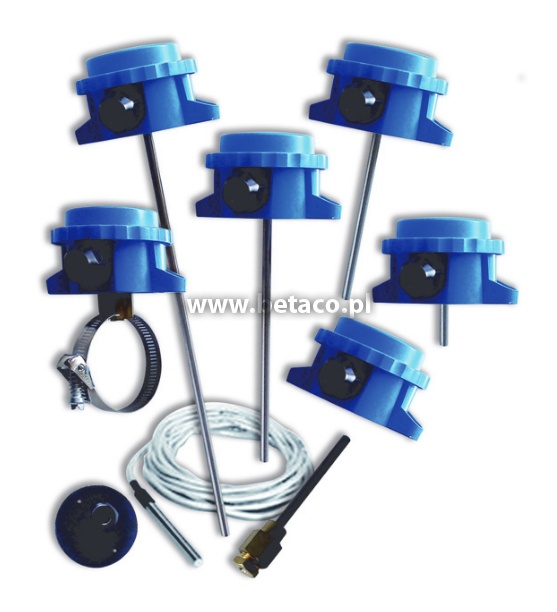

TS-6300 Johnson Controls Czujniki i przetworniki temperatury
Karta PDF Wyślij zapytanie
Czujniki temperatury serii TS-6300 generują aktywny i pasywny sygnał odpowiadający temperaturze powietrza lub wody w urządzeniach grzewczych, wentylacyjnych i klimatyzacyjnych.
Wysyłają one albo sygnał 0...10 V DC wprost proporcjonalny do wykrytej temperatury, albo pasywny sygnał rezystancyjny NTC K2, NTC K10, Pt100, Pt1000.
Czujniki temperatury serii TS-6300 współpracują ze sterownikami Metasys i System91.
Cechy
- Szeroki asortyment obudów i wyjść sygnałowych
- Wykonanie kablowe, przylgowe, sufitowe, zanurzeniowe, zewnętrzne i szybko reagujące kanałowe
- Aktywne przetworniki 0...10 V DC
- Czujniki pasywne (rezystancyjne) NTC K2, NTC K10, Pt100, Pt1000
- Dla zastosowań zanurzeniowych można montować pochwę przed zamontowaniem czujnika
- Zasilanie 15 V DC, 24 V AC lub 24 V DC (ze sterowników)
- Klasa ochrony IP54 i IP65
Tabela doboru typu
|
Kod modelu |
Sygnał wyjściowy |
Rodzaj czujnika |
Długość elementu pomiarowego |
Zakres pomiarowy |
|
TS-6370D-A11 |
0...10 VDC |
Kanałowy/ zanurzeniowy |
138 mm |
-40...+50°C |
|
TS-6370D-B11 |
192 mm |
|||
|
TS-6370D-C11 |
290 mm |
|||
|
TS-6370D-D11 |
446 mm |
|||
|
TS-6370D-A12 |
138 mm |
-20...+40°C |
||
|
TS-6370D-B12 |
192 mm |
|||
|
TS-6370D-C12 |
290 mm |
|||
|
TS-6370D-D12 |
446 mm |
|||
|
TS-6370D-A13 |
138 mm |
0...+40°C |
||
|
TS-6370D-B13 |
192 mm |
|||
|
TS-6370D-C13 |
290 mm |
|||
|
TS-6370D-D13 |
446 mm |
|||
|
TS-6370D-A14 |
138 mm |
0...+100°C |
||
|
TS-6370D-B14 |
192 mm |
|||
|
TS-6370D-C14 |
290 mm |
|||
|
TS-6370D-D14 |
446 mm |
|||
|
TS-6330D-A10 |
2K2 NTC
|
Kanałowy/ zanurzeniowy |
138 mm |
-40... +120°C |
|
TS-6330D-B10 |
192 mm |
|||
|
TS-6330D-C10 |
290 mm |
|||
|
TS-6330D-D10 |
446 mm |
|||
|
TS-6340D-A10 |
10K NTC |
138 mm |
||
|
TS-6340D-B10 |
192 mm |
|||
|
TS-6340D-C10 |
290 mm |
|||
|
TS-6340D-D10 |
446 mm |
|||
|
TS-6350D-A10 |
Pt100 |
138 mm |
||
|
TS-6350D-B10 |
192 mm |
|||
|
TS-6350D-C10 |
290 mm |
|||
|
TS-6350D-D10 |
446 mm |
|||
|
TS-6360D-A10 |
Pt1000 |
138 mm |
||
|
TS-6360D-B10 |
192 mm |
|||
|
TS-6360D-C10 |
290 mm |
|||
|
TS-6360D-D10 |
446 mm |
|||
|
TS-6370R-F01 |
0...10 VDC |
Czujnik zdalny |
Długość kabla 2 m |
-40...+50°C |
|
TS-6370R-F03 |
0...+40°C |
|||
|
TS-6370R-F04 |
0...+100°C |
|||
|
TS-6330K-F00 |
2K2 NTC |
Czujnik kablowy |
Długość kabla 2 m |
-20... +100°C |
|
TS-6340K-F00 |
10K NTC |
|||
|
TS-6360K-F00 |
Pt1000 |
|||
|
TS-6370E-001 |
0...10 VDC |
Zewnętrzny |
-40...+50°C |
|
|
TS-6370E-002 |
-20...+40°C |
|||
|
TS-6330E-000 |
2K2 NTC |
Zewnętrzny |
-40...+50°C |
|
|
TS-6340E-000 |
10K NTC |
|||
|
TS-6350E-000 |
Pt100 |
|||
|
TS-6360E-000 |
Pt1000 |
|||
|
TS-6370S-002 |
0...10 VDC |
Przylgowy |
-20...+40°C |
|
|
TS-6370S-004 |
0...+100°C |
|||
|
TS-6330S-000 |
2K2 NTC |
Przylgowy |
-20... +100°C |
|
|
TS-6340S-000 |
10K NTC |
|||
|
TS-6350S-000 |
Pt100 |
|||
|
TS-6360S-000 |
Pt1000 |
|||
|
TS-6370C-E13 |
0...10 VDC |
Sufitowy |
36 mm |
0...+40°C |
|
TS-6330C-E10 |
2K2 NTC |
Sufitowy |
36 mm |
0... +40°C |
|
TS-6340C-E10 |
10K NTC |
|||
|
TS-6350C-E10 |
Pt100 |
|||
|
TS-6360C-E10 |
Pt1000 |
Akcesoria i wyposażenie dodatkowe
|
Kod modelu |
Materiał |
Gwint |
Długość |
Ciśnienie robocze |
|
TS-6300W-E200 |
Mosiądz/miedź |
R 1/2" |
50 mm |
25 barów |
|
TS-6300W-F200 |
120 mm |
|||
|
TS-6300W-G200 |
150 mm |
|||
|
TS-6300W-H200 |
200 mm |
|||
|
TS-6300W-I200 |
260 mm |
|||
|
TS-6300W-E300 |
Stal nierdzewna
|
R 1/2" |
50 mm |
40 barów |
|
TS-6300W-F300 |
120 mm |
|||
|
TS-6300W-G300 |
150 mm |
|||
|
TS-6300W-H300 |
200 mm |
|||
|
TS-6300W-I300 |
260 mm |
|||
|
TS-6300W-E400 |
G 1/2" |
50 mm |
||
|
TS-6300W-F400 |
120 mm |
|||
|
TS-6300W-G400 |
150 mm |
|||
|
TS-6300W-H400 |
200 mm |
|||
|
TS-6300W-I400 |
260 mm |
|
Kod modelu |
Opis |
|
TS-6300D-000 |
Kołnierz do montażu w kanale |
|
TS-6300W-900 |
Kanałowy adapter montażowy |
