STS-6300 Johnson Controls Czujniki i przetworniki temperatury
Karta PDF Wyślij zapytanie
Czujniki temperatury serii STS-6300 dostarczają aktwyny i pasywny sygnał, odpowiadający temperaturze powietrza lub wody w systemach ogrzewania, wentylacji i klimatyzacji (HVAC). Dostępne są aktywne oraz pasywne czujniki opornościowe typu NTC K2, NTC K10, Pt100 lub Pt1000. Seria czujników temperatury STS-6300 została zaprojektowana do pracy jako elementy systemów sterowania HVAC.

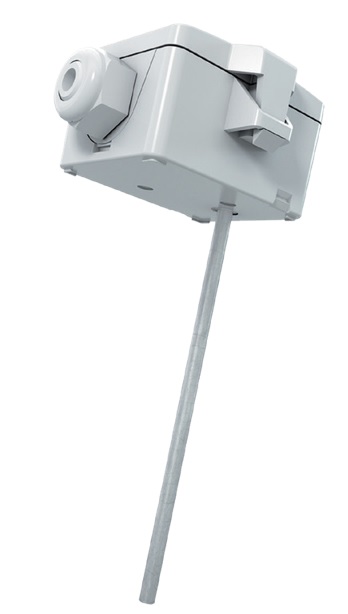

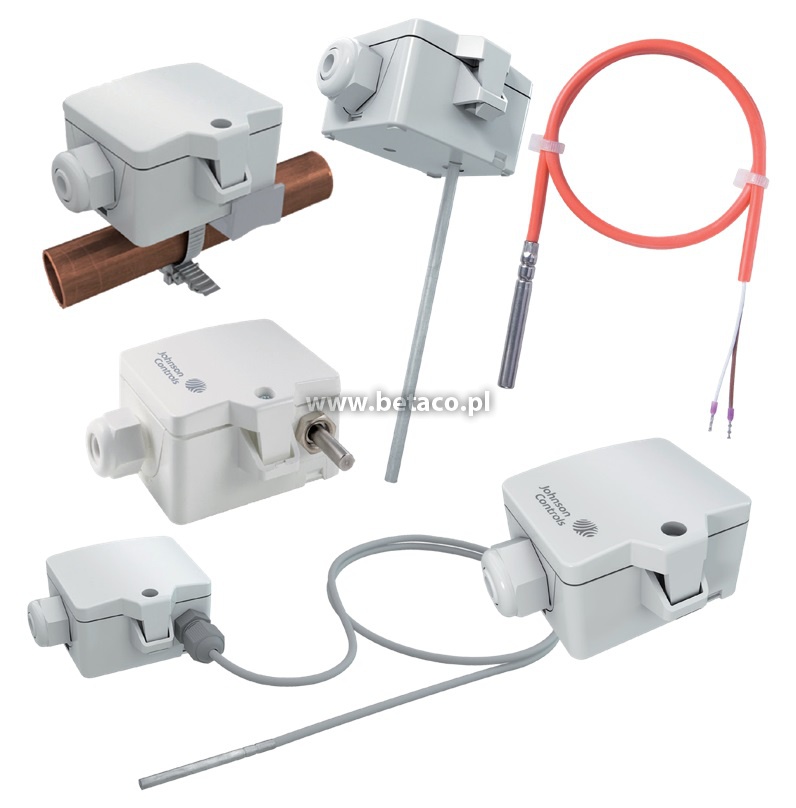

W skład serii czujników i przetworników serii STS-6300 wchodzą modele kanałowe/zanurzeniowe, kablowe, przylgowe oraz w wykonaniu do montażu na zewnątrz.
Cechy
- Szeroki wybór typów montażu i wyjść sygnałowych
- Różne długości elementów pomiarowych i osłon zanurzeniowych do zastosowań w kanałach wentylacyjnych i rurociągach
- W zastosowaniach rurowych, osłona zanurzeniowa może być zamontowana przed montażem czujnika
- Prosty system montażu
- Szeroki zakres typów mocowań i sygnałów wyjściowych
- Stopień ochrony IP54 (oprócz czujnika kablowego)
- Stopień ochrony IP67 dla czujnika kablowego
Tabela doboru typu – modele kanałowe/zanurzeniowe
|
Kod modelu |
Sygnał wyjściowy |
Rodzaj czujnika |
Długość elementu pomiarowego (mm) |
Zakres pomiarowy |
|
STS-6370D-A11 |
0...10 VDC |
Kanałowy / zanurzeniowy |
150 |
Wielozakresowy
Nastawa fabryczna: 0..+160°C
8 zakresów wybieranych w przetworniku: -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250°C |
|
STS-6370D-B11 |
200 |
|||
|
STS-6370D-C11 |
300 |
|||
|
STS-6370D-D11 |
446 |
|||
|
STS-6330D-A10 |
2K2 NTC |
150 |
-50..+150°C |
|
|
STS-6330D-B10 |
300 |
|||
|
STS-6330D-D10 |
450 |
|||
|
STS-6340D-A10 |
10K NTC |
150 |
||
|
STS-6340D-B10 |
200 |
|||
|
STS-6340D-C10 |
300 |
|||
|
STS-6340D-D10 |
450 |
|||
|
STS-6350D-A10 |
Pt100 |
150 |
||
|
STS-6350D-B10 |
200 |
|||
|
STS-6350D-C10 |
300 |
|||
|
STS-6350D-D10 |
450 |
|||
|
STS-6360D-A10 |
Pt1000 |
150 |
||
|
STS-6360D-B10 |
200 |
|||
|
STS-6360D-C10 |
300 |
|||
|
STS-6360D-D10 |
450 |

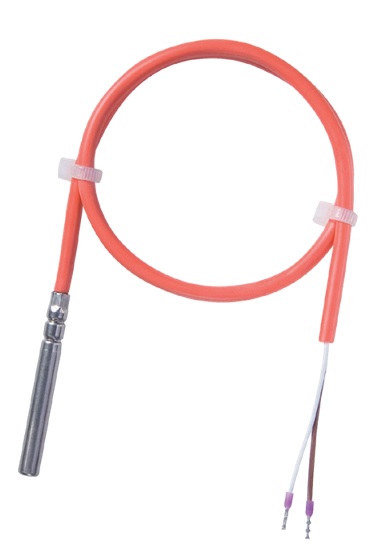

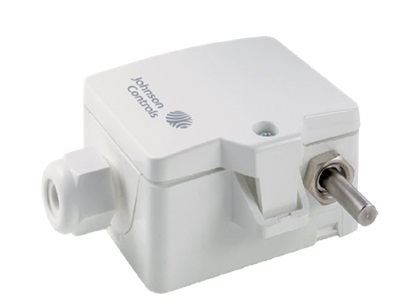

Tabela doboru typu – modele kablowe, przylgowe, zewnętrzne, sufitowe
|
Kod modelu |
Sygnał wyjściowy |
Rodzaj czujnika |
Długość elementu pomiarowego |
Zakres pomiarowy |
|
STS-6370R-F01 |
0..10 V lub 0..5 V, wybierany za pomocą zworki, |
Kablowy |
Długość kabla 1,5 m |
Wielozakresowy |
|
STS-6330K-F00 |
2K2 NTC |
Długość kabla 2 m |
-35..+100 °C |
|
|
STS-6340K-F00 |
10K NTC |
Długość kabla 2 m |
||
|
STS-6360K-F00 |
Pt1000 |
Długość kabla 1,5 m |
||
|
STS-6370E-001 |
0..10 V lub 0..5 V, wybierany za pomocą zworki, |
Zewnętrzny |
--- |
Wielozakresowy |
|
STS-6330E-000 |
2K2 NTC |
-35…+90°C |
||
|
STS-6340E-000 |
10K NTC |
|||
|
STS-6350E-000 |
Pt100 |
|||
|
STS-6360E-000 |
Pt1000 |
|||
|
STS-6370S-002 |
0..10 V lub 0..5 V, wybierany za pomocą zworki, |
Przylgowy |
--- |
Wielozakresowy |
|
STS-6330S-000 |
2K2 NTC |
-35..+120 °C |
||
|
STS-6340S-000 |
10K NTC |
|||
|
STS-6350S-000 |
Pt100 |
|||
|
STS-6360S-000 |
Pt1000 |
|||
|
STS-6370C-E13 |
0..10 V lub 0..5 V, wybierany za pomocą zworki, |
Kanałowy |
50 mm |
Wielozakresowy |
|
STS-6340C-E10 |
10K NTC |
Sufitowy |
50 mm |
-50..+15 °C |
|
STS-6360C-E10 |
Pt1000 |
50 mm |
-50..+16 °C |

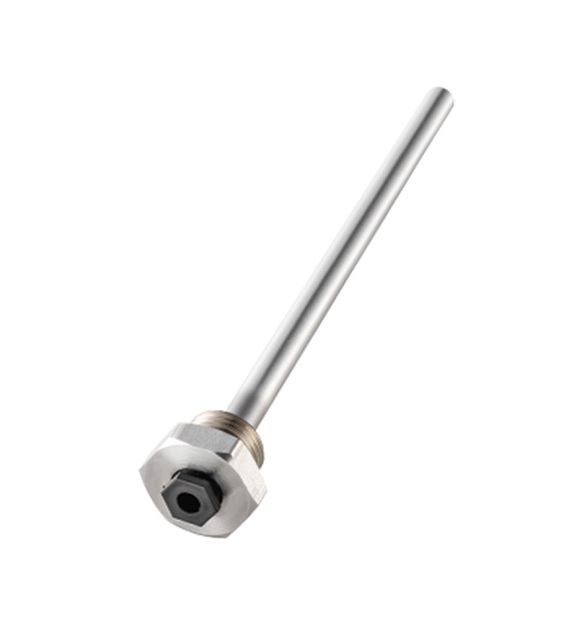

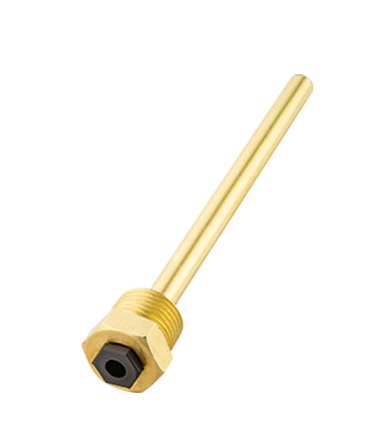

Akcesoria - tuleje montażowe
|
Kod modelu |
Długość (mm) |
Materiał |
Gwint montażowy |
PN |
|
STS-6300W-E200 |
50 |
Mosiądz/Miedź |
R 1/2" |
PN16 |
|
STS-6300W-D200 |
100 |
|||
|
STS-6300W-G200 |
150 |
|||
|
STS-6300W-H200 |
200 |
|||
|
STS-6300W-I200 |
300 |
|||
|
STS-6300W-J200 |
450 |
|||
|
STS-6300W-E300 |
50 |
Stal nierdzewna |
R 1/2" |
PN40 |
|
STS-6300W-E400 |
50 |
G 1/2" |
||
|
STS-6300W-D300 |
80 |
R 1/2" |
||
|
STS-6300W-D400 |
80 |
G 1/2" |
||
|
STS-6300W-G300 |
150 |
R 1/2" |
||
|
STS-6300W-G400 |
150 |
G 1/2" |
||
|
STS-6300W-H300 |
200 |
R 1/2" |
||
|
STS-6300W-H400 |
200 |
G 1/2" |
||
|
STS-6300W-I300 |
260 |
R 1/2" |
||
|
STS-6300W-I400 |
260 |
G 1/2" |
|
Kod modelu |
Opis |
|
STS-6300D-000 |
Zestaw kołnierza kanałowego do czujników STS-63xx |
|
STS-6300T-001 |
Obejma zaciskowa do rur do 110 mm z płynem kontaktowym |
