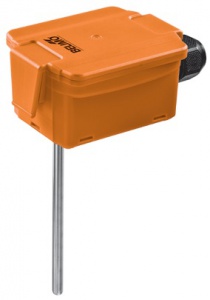

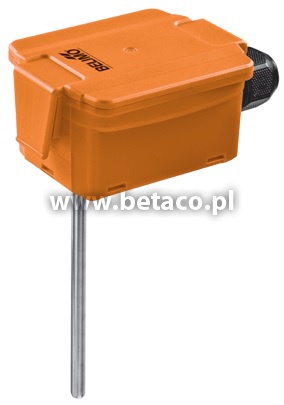

22DT Belimo Kanałowe i zanurzeniowe aktywne czujniki temperatury 22DT Belimo
Karta PDF Wyślij zapytanie
Aktywne czujniki temperatury serii 22DT-... Belimo zaprojektowane zostały do pomiaru temperatury powietrza lub wody w instalacjach klimatyzacyjnych, wentylacyjnych i grzewczych. Generują aktywny sygnał wyjściowy 0...5 V / 0...10 V DC lub 4...20 mA wprost proporcjonalny do mierzonej temperatury. Do pomiaru temperatury cieczy w rurociągach wymagane jest zastosowanie tulei zanurzeniowej.
Cechy:
- Aktywny sygnał wyjściowy: 0...5 V / 0...10 V DC lub 4...20 mA
- Konfigurowalny zakres pomiarowy (-50...50°C, -20...80°C, -15...35°C, -10...120°C, 0...50°C, 0...100°C, 0...160°C, 0...250°C)
- Nastawa fabryczna: 0...160°C
- Napięcie zasilania: 15...24 V DC / 24 V AC
- Średnica sondy: 6 mm
- Przepust kablowy: dławnica kablowa Ø 6...10 mm
- Temperatura pracy: -35...90°C
- Klasa ochrony: NEMA 4X / IP65
Tabela doboru typu
|
Kod modelu |
Sygnał wyjściowy |
Rodzaj czujnika |
Długość sondy |
Zakres pomiarowy |
|
|
22DT-14H |
Aktywny |
4...20 mA |
Kanałowy |
50 mm |
Wielozakresowy
|
|
22DT-12H |
0...5 V / 0...10 V DC |
||||
|
22DT-14L |
4...20 mA |
100 mm |
|||
|
22DT-12L |
0...5 V / 0...10 V DC |
||||
|
22DT-14N |
4...20 mA |
150 mm |
|||
|
22DT-12N |
0...5 V / 0...10 V DC |
||||
|
22DT-14P |
4...20 mA |
200 mm |
|||
|
22DT-12P |
0...5 V / 0...10 V DC |
||||
|
22DT-14R |
4...20 mA |
300 mm |
|||
|
22DT-12R |
0...5 V / 0...10 V DC |
||||
|
22DT-14T |
4...20 mA |
400 mm |
|||
|
22DT-12T |
0...5 V / 0...10 V DC |
||||
Tuleje zanurzeniowe
|
Kod modelu |
Materiał |
Długość |
Pasuje do czujnika |
|
A-22P-A06 |
Stal nierdzewna, G1/2“, rozmiar klucza 27
|
50 mm |
01DT-..H, 22DT-..H |
|
A-22P-A08 |
100 mm |
01DT-..L, 22DT-..L |
|
|
A-22P-A10 |
150 mm |
01DT-..N, 22DT-..N |
|
|
A-22P-A12 |
200 mm |
01DT-..P, 22DT-..P |
|
|
A-22P-A14 |
300 mm |
01DT-..R, 22DT-..R
|
|
|
A-22P-A16 |
450 mm |
01DT-..T, 22DT-..T
|
|
|
A-22P-A18 |
Mosiądz, G1/2“, rozmiar klucza 22
|
50 mm |
01DT-..H, 22DT-..H |
|
A-22P-A20 |
100 mm |
01DT-..L, 22DT-..L |
|
|
A-22P-A22 |
150 mm |
01DT-..N, 22DT-..N |
|
|
A-22P-A24 |
200 mm |
01DT-..P, 22DT-..P |
|
|
A-22P-A26 |
300 mm |
01DT-..R, 22DT-..R
|
|
|
A-22P-A28 |
450 mm |
01DT-..T, 22DT-..T
|
Kołnierze montażowe
|
Kod modelu |
Materiał |
Średnica |
|
A-22D-A04 |
Tworzywo sztuczne |
4…7 mm |
|

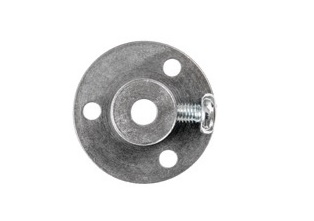

A-22D-A05 |
Mosiądz |
6 mm |
